 Binoculaire SF 14 ZS.

Aller en bas
+2
D-Day
Mériadec
6 participants
AuteurMessage
Mériadec
Général d'Armée
Général d'Armée
Mériadec


Nombre de messages : 1918
Localisation : Paris
Thème de collection : WW1
Date d'inscription : 11/06/2014

Binoculaire SF 14 ZS. Empty
MessageSujet: Binoculaire SF 14 ZS.   Binoculaire SF 14 ZS. EmptySam 14 Juin 2014 - 6:00

Bonjour,


J'ai trouvé ce binoculaire dans un grenier, mais je voulais savoir s'il était allemand WW2. Le marquage est lisible je vous joint des photos.

Merci d'avance pour vos réponses.


file:///C:/Users/M%E9riadec%20Dehen/Desktop/objet/IMG_2774.JPG

file:///C:/Users/M%E9riadec%20Dehen/Desktop/objet/IMG_2781.JPG
file:///C:/Users/M%E9riadec%20Dehen/Desktop/objet/IMG_2775.JPG
file:///C:/Users/M%E9riadec%20Dehen/Desktop/objet/IMG_2777.JPG
Revenir en haut Aller en bas
D-Day
Je fais partie des murs
Je fais partie des murs
D-Day


Nombre de messages : 11289
Age : 63
Localisation : St sérotin
Thème de collection : US ...Divers
Date d'inscription : 01/11/2011

Binoculaire SF 14 ZS. Empty
MessageSujet: Re: Binoculaire SF 14 ZS.   Binoculaire SF 14 ZS. EmptySam 14 Juin 2014 - 8:40

Bonjour,

Tes liens ne fonctionnent pas ... No

Respect et Honneur ..  Binoculaire SF 14 ZS. 30243
Revenir en haut Aller en bas
petigny
Je fais partie des murs
Je fais partie des murs
petigny


Nombre de messages : 14151
Age : 51
Localisation : derriere toi
Thème de collection : La Wehrmacht Heer
Date d'inscription : 19/07/2012

Binoculaire SF 14 ZS. Empty
MessageSujet: Re: Binoculaire SF 14 ZS.   Binoculaire SF 14 ZS. EmptySam 14 Juin 2014 - 9:17

Il faudrait des photos ...

Et les marquages ... car le ZF14 a été produit par les allemands et copié par les Français dans les années 50 ...

A+

Ludo
Revenir en haut Aller en bas
Mériadec
Général d'Armée
Général d'Armée
Mériadec


Nombre de messages : 1918
Localisation : Paris
Thème de collection : WW1
Date d'inscription : 11/06/2014

Binoculaire SF 14 ZS. Empty
MessageSujet: Re: Binoculaire SF 14 ZS.   Binoculaire SF 14 ZS. EmptySam 14 Juin 2014 - 11:25

oui désole...
voila

https://i.servimg.com/u/f39/18/89/77/54/img_2713.jpg

https://i.servimg.com/u/f39/18/89/77/54/img_2714.jpg
Revenir en haut Aller en bas
Mériadec
Général d'Armée
Général d'Armée
Mériadec


Nombre de messages : 1918
Localisation : Paris
Thème de collection : WW1
Date d'inscription : 11/06/2014

Binoculaire SF 14 ZS. Empty
MessageSujet: Re: Binoculaire SF 14 ZS.   Binoculaire SF 14 ZS. EmptySam 14 Juin 2014 - 11:27

https://i.servimg.com/u/f39/18/89/77/54/img_2715.jpg

https://i.servimg.com/u/f39/18/89/77/54/img_2716.jpg
Revenir en haut Aller en bas
petigny
Je fais partie des murs
Je fais partie des murs
petigny


Nombre de messages : 14151
Age : 51
Localisation : derriere toi
Thème de collection : La Wehrmacht Heer
Date d'inscription : 19/07/2012

Binoculaire SF 14 ZS. Empty
MessageSujet: Re: Binoculaire SF 14 ZS.   Binoculaire SF 14 ZS. EmptySam 14 Juin 2014 - 11:41

Rien qu'avec la 1ere photo :

Allemand 2eme guerre sans problème !!!

A+

Ludo
Revenir en haut Aller en bas
HOM2BAZ
Général de Division
Général de Division
HOM2BAZ


Nombre de messages : 1418
Localisation : poche de royan
Thème de collection : tire-au-flanc (caramel)
Date d'inscription : 20/01/2012

Binoculaire SF 14 ZS. Empty
MessageSujet: Re: Binoculaire SF 14 ZS.   Binoculaire SF 14 ZS. EmptySam 14 Juin 2014 - 12:24

Binoculaire SF 14 ZS. 88091

Binoculaire SF 14 ZS. <a href=Binoculaire SF 14 ZS. Imgp5510" />
 study  H&C

H2Z
Revenir en haut Aller en bas
Mériadec
Général d'Armée
Général d'Armée
Mériadec


Nombre de messages : 1918
Localisation : Paris
Thème de collection : WW1
Date d'inscription : 11/06/2014

Binoculaire SF 14 ZS. Empty
MessageSujet: Re: Binoculaire SF 14 ZS.   Binoculaire SF 14 ZS. EmptySam 14 Juin 2014 - 14:43

Génial, merci pour vos informations. Je suis très content de cette trouvaille.

 Very Happy
Revenir en haut Aller en bas
fcheva
Général de Brigade
Général de Brigade
fcheva


Nombre de messages : 1019
Age : 58
Localisation : Alsace
Thème de collection : Signal, Der Adler, volontaires français dans les armées allemandes WW2
Date d'inscription : 21/02/2009

Binoculaire SF 14 ZS. Empty
MessageSujet: Re: Binoculaire SF 14 ZS.   Binoculaire SF 14 ZS. EmptySam 14 Juin 2014 - 16:42

Bonjour,

Je confirme c'est bien allemand WW2. Ta S.F.14.Z.Gi. a été fabriqué par Optische Werke G. Rodenstock, Munich (code eso)

Pour info :

S.F. : Scherenfernrohr (Télescope)
14 : Modèle 1914
Z : Grossissement x10 (zehn en allemand)
Gi : Gitterplatte. Indique que l'oculaire droit est doté d'un grille pour déterminer des distances car une ZF14 n'est pas forcément dotée de ce dispositif.

Une petite précision sur le marquage H/6400 et la croix bleu :

- H indique qu'il s'agit d'une utilisation militaire (H pour Heer)
- 6400 indique que le réticule de l'oculaire droit est gradué en millième.

- La croix en bleu indique une lubrification spéciale à l'intérieur de l'appareil qui permet une utilisation sur le front de l'Est (entre -40°C et +50°C).

cette croix permet même de déduire la période de fabrication de ta longue-vue binoculaire (c'est son nom en français) :

K.F. (Kalte Fett) : 1940-41 - Graisse du type "Busch-C-Fett" ou "Invarol" (jusqu'à -20°C) - Adopté à partir du 27 mai 1940
O (hellblaue Kreisflaeche ) : 1942 - Graisse du type "Vakuumfett 1416" (jusqu'à -40°C) - Adoptée à partir du 5 août 1942
+  (hellblaues Kreuz) : fin 1942-43-44 (principalement appliqué en 1943) - Graisse du type "Instrumentenfett 1442" (jusqu'à -40°C) - Adoptée à partir du 1er novembre 1942
Δ : fin 1943-45 (principalement appliqué en 1944) jusqu'à -40°C

On trouve parfois à côté du O,+,Δ un X rouge qui indique que l'appareil optique est retourné en atelier pour être traité avec le nouveau lubrifiant. Ce n'est pas le cas de ton appareil. On peut en déduire une fabrication de 1942 à 1944 (ce qui est aussi confirmé par la peinture jaune sable).

En l'état, ton instrument est superbe. Cela pourrait être sympa de le compléter avec le reste de ses accessoires :

- une caisse de transport,
- deux pare-soleil / pare-pluie
- un Goniomètre-support,
- un dispositif d'éclairage

Pour terminer, voici un scan sur les SF14 ex allemandes utilisées dans l'armée française (ART 219 - règlement de topographie à l'usage des unités artillerie):

Binoculaire SF 14 ZS. Img01210 Binoculaire SF 14 ZS. Img01310 Binoculaire SF 14 ZS. Img01410 Binoculaire SF 14 ZS. Img01510 Binoculaire SF 14 ZS. Img01610 Binoculaire SF 14 ZS. Img01710

Cordialement

Franck


Dernière édition par fcheva le Dim 15 Juin 2014 - 12:14, édité 1 fois
Revenir en haut Aller en bas
http://www.chevallet.eu/
Mériadec
Général d'Armée
Général d'Armée
Mériadec


Nombre de messages : 1918
Localisation : Paris
Thème de collection : WW1
Date d'inscription : 11/06/2014

Binoculaire SF 14 ZS. Empty
MessageSujet: Re: Binoculaire SF 14 ZS.   Binoculaire SF 14 ZS. EmptySam 14 Juin 2014 - 19:36

Un grand merci Franck pour toutes ces informations, plus qu'intéressante.
Je suis ravie de savoir que c'est une bon produit. Je l'ai trouvé dans le grenier de mes grands parents. Mon grand père ayant fait la seconde guerre , je ne savais pas s'il avait ramené ça d'Allemagne ou si c'etait du materiel qu'il aurait utilisé après la ww2, dans l'armee française
Je sais maintenant qu'il l'a ramener de l'Allemagne.encore merci .

Mériadec
Revenir en haut Aller en bas
fcheva
Général de Brigade
Général de Brigade
fcheva


Nombre de messages : 1019
Age : 58
Localisation : Alsace
Thème de collection : Signal, Der Adler, volontaires français dans les armées allemandes WW2
Date d'inscription : 21/02/2009

Binoculaire SF 14 ZS. Empty
MessageSujet: Re: Binoculaire SF 14 ZS.   Binoculaire SF 14 ZS. EmptySam 14 Juin 2014 - 19:40

Bonjour,

Je suis content de pouvoir éclairer ta lanterne. Je viens de voir que je n'avais pas scanner l'ensemble de la documentation. Il manque une partie sur la mise en œuvre.

Je compléterai demain.

Bonne soirée

Franck
Revenir en haut Aller en bas
http://www.chevallet.eu/
Mériadec
Général d'Armée
Général d'Armée
Mériadec


Nombre de messages : 1918
Localisation : Paris
Thème de collection : WW1
Date d'inscription : 11/06/2014

Binoculaire SF 14 ZS. Empty
MessageSujet: Re: Binoculaire SF 14 ZS.   Binoculaire SF 14 ZS. EmptySam 14 Juin 2014 - 19:43

Le matériel pour compléter ce trouve bien? Sur internet? EN brocante?
Et le trépied en bois est d'origine?
Très intéressant en tout cas les scans.
Un grand merci
Revenir en haut Aller en bas
fcheva
Général de Brigade
Général de Brigade
fcheva


Nombre de messages : 1019
Age : 58
Localisation : Alsace
Thème de collection : Signal, Der Adler, volontaires français dans les armées allemandes WW2
Date d'inscription : 21/02/2009

Binoculaire SF 14 ZS. Empty
MessageSujet: Re: Binoculaire SF 14 ZS.   Binoculaire SF 14 ZS. EmptyDim 15 Juin 2014 - 12:13

Bonjour,

Il faudra de la patience pour compléter mais cela se trouve.

Le plus fun est de trouver l'éclairage de nuit pour éclairer la grille qui est dans l'oculaire droit. Voici ce que cela donne de nuit:

Binoculaire SF 14 ZS. Img_0510
Binoculaire SF 14 ZS. Img_0610

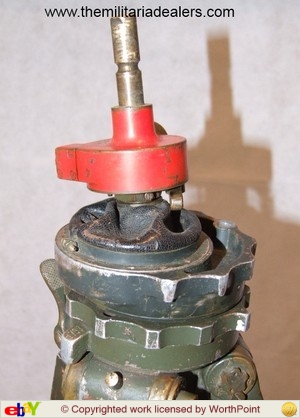

Le trépied ne me parait pas d'origine. Réglementairement, il devrait être comme celui-ci :

Binoculaire SF 14 ZS. 360_7a10Binoculaire SF 14 ZS. 210Binoculaire SF 14 ZS. 310

Ou celui-là qui est une variante:
Binoculaire SF 14 ZS. 44953710

Comme promis, j'ai complété mon premier message les avec les pages manquantes.

Voilà tu sais tout sur ton appareil optique. VEINARD !

P.S. si tu songes à t'en débarrasser, pense à moi  Very Happy

Cordialement

Franck


Dernière édition par fcheva le Dim 15 Juin 2014 - 12:34, édité 2 fois
Revenir en haut Aller en bas
http://www.chevallet.eu/
Mériadec
Général d'Armée
Général d'Armée
Mériadec


Nombre de messages : 1918
Localisation : Paris
Thème de collection : WW1
Date d'inscription : 11/06/2014

Binoculaire SF 14 ZS. Empty
MessageSujet: Re: Binoculaire SF 14 ZS.   Binoculaire SF 14 ZS. EmptyDim 15 Juin 2014 - 12:29

Je vais essayer de trouver les autres pièces tranquillement.
Merci pour les informations est le scans.
C'est un objet difficile a trouver?
Je penserai a vous si je m'en sépare. Mais pour le moment il viens juste de rentrer dans la collection et a un côté sentimental. Wink

Vous êtes spécialisé dans la collection de pièces d'artillerie?

Cordialement
Revenir en haut Aller en bas
fcheva
Général de Brigade
Général de Brigade
fcheva


Nombre de messages : 1019
Age : 58
Localisation : Alsace
Thème de collection : Signal, Der Adler, volontaires français dans les armées allemandes WW2
Date d'inscription : 21/02/2009

Binoculaire SF 14 ZS. Empty
MessageSujet: Re: Binoculaire SF 14 ZS.   Binoculaire SF 14 ZS. EmptyDim 15 Juin 2014 - 12:45

Bonjour,

Je connais très bien ce matériel car j'étais topographe dans l'armée et je l'ai souvent utilisé. Je sais qu'en OPEX, il sert toujours, j'ai vu des photos de cet appareil en Afghanistan et au Mali. J'ai gardé un intérêt particulier pour les matériels optiques.

Une ZF 14 n'est pas trop difficile à trouver mais c'est comme tout, il faut du temps et de la patience. Il y a en effet les ZF 14 purement allemandes comme la tienne et celles modifiées et réutilisées dans les armées comme en France par exemple. Je ne parle pas des ZF 14 de la 1ère guerre mondiale ou des fabrications françaises sous licence qui s'appelaient "JUMELLES BINOCULAIRE MILITAIRE DE TRANCHEE Mod.39" qui paradoxalement sont très rares à trouver.

Comment sont les optiques de ta LVB (traces de moisissures, taches diverses etc...) ?

Cordialement

Franck
Revenir en haut Aller en bas
http://www.chevallet.eu/
Mériadec
Général d'Armée
Général d'Armée
Mériadec


Nombre de messages : 1918
Localisation : Paris
Thème de collection : WW1
Date d'inscription : 11/06/2014

Binoculaire SF 14 ZS. Empty
MessageSujet: Re: Binoculaire SF 14 ZS.   Binoculaire SF 14 ZS. EmptyDim 15 Juin 2014 - 14:57

Les optiques sont superbe. Il n'y a pas de tâches ni tiens. Je ne sais pas a quoi sers les molettes , mais e vous très bien dedans et a des km.
Revenir en haut Aller en bas
Techmili
Caporal
Caporal
Techmili


Nombre de messages : 55
Age : 59
Localisation : Paris
Thème de collection : Logistique et télécommunications militaires
Date d'inscription : 11/03/2015

Binoculaire SF 14 ZS. Empty
MessageSujet: Re: Binoculaire SF 14 ZS.   Binoculaire SF 14 ZS. EmptyMer 11 Mar 2015 - 16:20

Bonjour,
Bravo pour la trouvaille, la pièce est superbe !
Trouver un azimuteur couleur sable, de préférence de la même marque ne va pas être facile.
Ils sont plus faciles à trouver en gris/bleu ou en vert.
La boîte à pile couleur en sable est plus facile à trouver.
Le cordon d'éclairage, la balladeuse et la rérivation se trouvent aussi mais ils sont malheureusement assez chers.
Le trépied en sable n'est pas courant, le trépied modèle 40 serait peut-être plus adapté à la fabrication tardive de l'appareil, mais si vous trouvez un modèle 31 en sable, cela présentera très bien aussi.
Cordialement.
Techmili
Revenir en haut Aller en bas
http://www.techmili.com
Mériadec
Général d'Armée
Général d'Armée
Mériadec


Nombre de messages : 1918
Localisation : Paris
Thème de collection : WW1
Date d'inscription : 11/06/2014

Binoculaire SF 14 ZS. Empty
MessageSujet: Re: Binoculaire SF 14 ZS.   Binoculaire SF 14 ZS. EmptyMer 11 Mar 2015 - 22:13

Merci pour ces précisions. je regarde de tout en temps si des objets pour le compléter passe sur internet ou en brocante (plus rare). Mais je prend mon temps je suis pas pressé.
Revenir en haut Aller en bas
Contenu sponsorisé





Binoculaire SF 14 ZS. Empty
MessageSujet: Re: Binoculaire SF 14 ZS.   Binoculaire SF 14 ZS. Empty

Revenir en haut Aller en bas

Binoculaire SF 14 ZS.
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Binoculaire
» binoculaire
» Binoculaire ww2?
» BINOCULAIRE ???
» Binoculaire de prise

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
le Forum Passion-Militaria :: La seconde guerre mondiale (WW2) :: Les forces de l'Axe :: L'Allemagne :: Les équipements-
Sauter vers:
