Les marques tactiques sur les véhicules. Empty
MessageSujet: Les marques tactiques sur les véhicules.   Les marques tactiques sur les véhicules. EmptyJeu 2 Mai 2013 - 17:01

Bonjour,

Les marques tactiques sur les véhicules. Symbol10

Les marques tactiques sur les véhicules. Symbol11

Les marques tactiques sur les véhicules. Symbol12

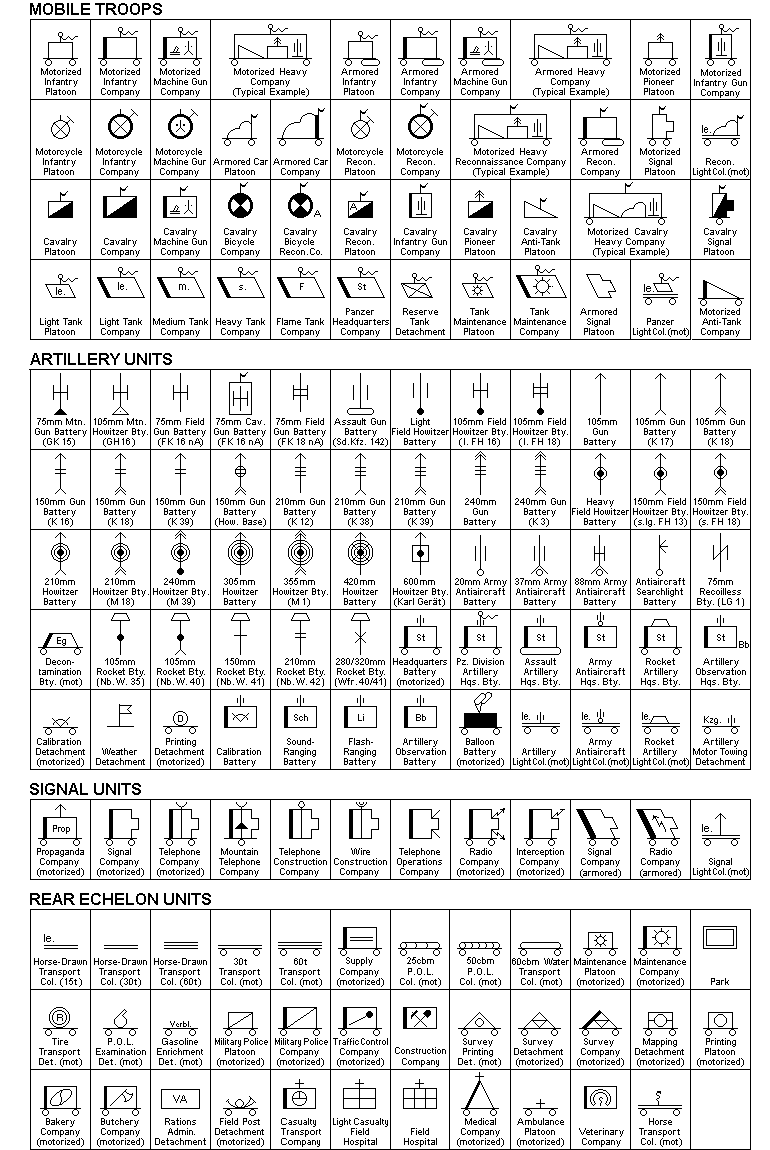

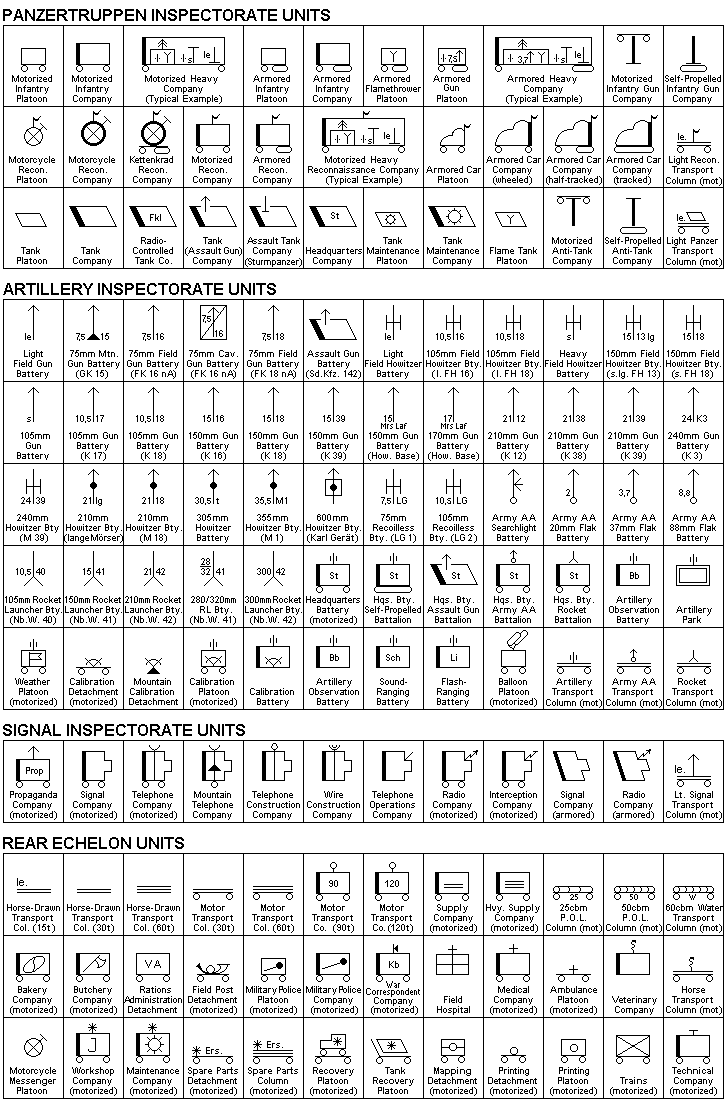

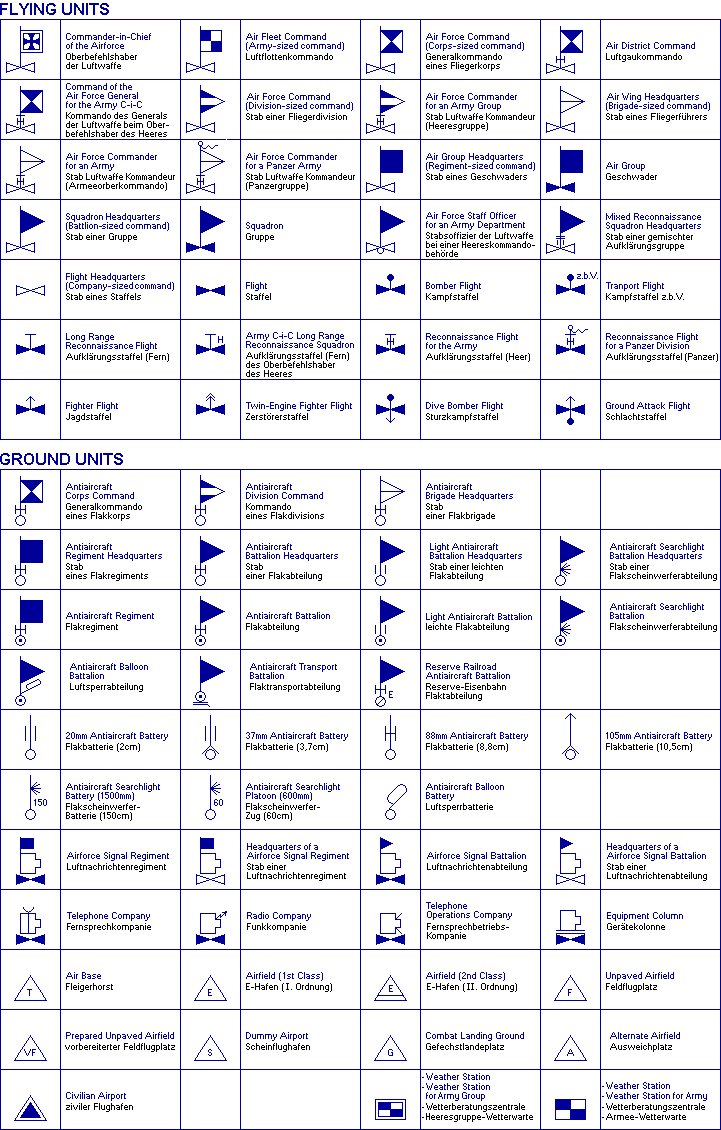

Chaque unité ou service dispose d'un signe propre et spécifique permettant sa reconnaissance sur une carte, un véhicule, une pancarte ou un organigramme (Gliederung).
- Dans l'Infanterie on utilise un logo rectangulaire. Infanterie.
- Dans la Cavalerie on utilise un logo rectangulaire barré en diagonal. Kavallerie.
- Dans les unités de Reconnaissance on utilise un logo rectangulaire barré en diagonal surmonté d'une bannière auquel s'ajoute la lettre A. Aufklärung.
- Dans l'Arme blindée on utilise un logo en forme de trapèze. Panzer.
- Dans l'Artillerie on utilise comme symbole un tiret long encadré d'un tiret court. Artillerie.
- Dans le Génie on utilise le même logo que l'Infanterie surmonté d'un tiret à double flêche. Pioniere.
- Dans les transmission on utilise soit le logo de l'Infanterie surmonté d'une flêche ou bien un logo en forme de marteau orienté coté gauche. Nachrichtentruppen.
- Dans l'Arme Anti-aérienne on utilise soit le logo de l'Artillerie reposant sur un cercle ou bien un cercle surmonté d'une flêche. Flak.
- Dans l'Arme Antichars on utilise comme logo soit un triangle ou un T. Panzer-Jaeger
- Pour les cyclistes on utilise un cercle scindé en quatre partie dont les deux opposés sont de même couleur. Radfahreinheiten.


A compléter éventuellement.
Cordialement,
CG
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
bmc
Au tableau d'honneur
Au tableau d'honneur
bmc


Nombre de messages : 5988
Age : 67
Localisation : secteur 244°ID
Thème de collection : 20°sciecle
Date d'inscription : 27/06/2009

Les marques tactiques sur les véhicules. Empty
MessageSujet: Re: Les marques tactiques sur les véhicules.   Les marques tactiques sur les véhicules. EmptyJeu 2 Mai 2013 - 18:09

Salut,
Les signes tactiques pour les cartes,pancartes ou organigrammes.
Les marques tactiques sur les véhicules. Taktis10

Les insignes tactiques sur les véhicules étant interdit en 1938 en vue de la mobilisation,
mais dans la application il na pas le suite et on trouve les insignes jusque a la fin du guerre.
Les insignes sont a peindre dans un rectangle ne dépassent pas 15 x 20 cm,sur les véhicules
sur les pare-chocs avant et arriéré gauche ou cote gauche sur la ridelle arriéré.Les motos
portent les insignes sur les deux garde boues.

bmc
Revenir en haut Aller en bas
morrisse
Capitaine
Capitaine
morrisse


Nombre de messages : 607
Localisation : Grasse France
Thème de collection : WWII US et plus particulièrement First Special Force
Date d'inscription : 12/11/2012

Les marques tactiques sur les véhicules. Empty
MessageSujet: Re: Les marques tactiques sur les véhicules.   Les marques tactiques sur les véhicules. EmptyJeu 2 Mai 2013 - 22:27

Merci et Bravo Les marques tactiques sur les véhicules. 261606
Revenir en haut Aller en bas
bmc
Au tableau d'honneur
Au tableau d'honneur
bmc


Nombre de messages : 5988
Age : 67
Localisation : secteur 244°ID
Thème de collection : 20°sciecle
Date d'inscription : 27/06/2009

Les marques tactiques sur les véhicules. Empty
MessageSujet: Re: Les marques tactiques sur les véhicules.   Les marques tactiques sur les véhicules. EmptyVen 3 Mai 2013 - 9:45

Salut,
Pour designer les unités spécifiques,les insignes tactiques de base sont la boite a outils avec
laquelle on constitué l'insigne souhaite.
Exemple: Pour designer une unité dca des chasseurs de montagne,
on prend un rectangle pour la infanterie,
dans le rectangle on met le triangle des chasseurs de montagne,
sur le rectangle on met la fléché pour les unités de la dca.

De tout est savoir quelle unité appartient a l'infanterie (chasseurs de montagne,grenadiers,
Fallschirmjaeger,etc) et quelle unités sont motorises(dans cet cas on ajoute deux ronds en
dessous le rectangle d'infanterie).
Le rhomboïde des chars sert seulement a matérialiser les unités qui sont sur véhicules chenilles
a l'exclusion des véhicules semi chenilles et les canons automoteur.

bmc
Revenir en haut Aller en bas
baptistegg
Général de Division
Général de Division
baptistegg


Nombre de messages : 1292
Age : 36
Localisation : PARIS
Date d'inscription : 16/12/2007

Les marques tactiques sur les véhicules. Empty
MessageSujet: Re: Les marques tactiques sur les véhicules.   Les marques tactiques sur les véhicules. EmptyVen 3 Mai 2013 - 13:49

Merci cela va me permettre d’identifier certaines photos.

cdt
Revenir en haut Aller en bas
http://torchix.skyrock.com/
Steven89
Aspirant
Aspirant
Steven89


Nombre de messages : 328
Age : 37
Localisation : Caen (Bourguignon d'origine)
Thème de collection : US, Allemand et civile 39-45
Date d'inscription : 12/02/2013

Les marques tactiques sur les véhicules. Empty
MessageSujet: Re: Les marques tactiques sur les véhicules.   Les marques tactiques sur les véhicules. EmptyDim 5 Mai 2013 - 18:03

Bonjour,

Merci pour les tableaux, sa en fait beaucoup, j'aurais pas voulu être Feldgendarme, car faut avoir une sacré mémoire. lol!

cdt
Revenir en haut Aller en bas
subaq
Aspirant
Aspirant
subaq


Nombre de messages : 261
Age : 76
Localisation : Haute Normandie
Thème de collection : medecine de guerre
Date d'inscription : 30/06/2010

Les marques tactiques sur les véhicules. Empty
MessageSujet: Re: Les marques tactiques sur les véhicules.   Les marques tactiques sur les véhicules. EmptyMer 20 Nov 2013 - 11:52

Merci pour ce post, j'ai identifié de nouvelles unités dans mes photos
cordialement
Revenir en haut Aller en bas
http://normandie-1914-1918.com/
Crevette
Administrateur
Administrateur
Crevette


Nombre de messages : 45701
Age : 68
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Les marques tactiques sur les véhicules. Empty
MessageSujet: Re: Les marques tactiques sur les véhicules.   Les marques tactiques sur les véhicules. EmptyVen 21 Mar 2014 - 16:08

Une autre bonne étude des marques tactiques:
http://www.colleurs-de-plastique.com/forums/content.php?263-La-symbolique-Allemande-sous-la-deuxi%E8me-guerre-mondiale.
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
schmeisser03
J'habite sur le forum !
J'habite sur le forum !
schmeisser03


Nombre de messages : 2778
Age : 59
Localisation : Là où je peux
Thème de collection : Décorations et divers WWII
Date d'inscription : 04/08/2014

Les marques tactiques sur les véhicules. Empty
MessageSujet: Re: Les marques tactiques sur les véhicules.   Les marques tactiques sur les véhicules. EmptySam 9 Aoû 2014 - 15:57

Bonjour
merci pour ces tableaux , très instructif !
Revenir en haut Aller en bas
