le Forum Passion-Militaria
le Forum Passion-Militaria

le Forum Passion-Militaria

PassionMilitaria, n°1 en langue française dans le monde !

AccueilAccueil  PortailPortail  Dernières imagesDernières images  S'enregistrerS'enregistrer  Connexion  PM sur FacebookPM sur Facebook
Rejoignez la page officielle PassionMilitaria sur Facebook !

Rejoignez la page officielle PassionMilitaria sur Instagram !

Rejoignez la page officielle PassionMilitaria sur TikTok !
-24%
Le deal à ne pas rater :
PC Portable Gaming 15.6″ Medion Erazer Deputy P40 (FHD 144Hz, RTX ...
759.99 € 999.99 €
Voir le deal



 Arbalète Médievale

Aller en bas
4 participants
Aller à la page : 1, 2, 3  Suivant
AuteurMessage
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r


Nombre de messages : 4652
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale Empty
MessageSujet: Arbalète Médievale   Arbalète Médievale EmptyJeu 16 Aoû 2012 - 16:35

Bonjour,

Je ne sais pas si je dois le mettre dans ce post.

Je vous fait part de mon projet qui est de fabriquer une arbalète Médiévale en bois non fonctionnelle pour celle la j'en referais une fonctionnelle.

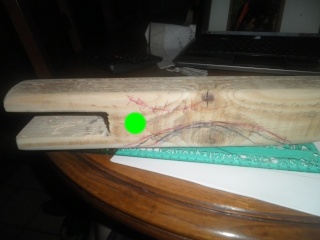

Voici les plants prototypes grandeur nature de l’arbalète puis le plan du mécanisme.

Arbalète Médievale P8160215 Arbalète Médievale P8160216

Il manque l'arc et la poignée de tir n'est pas esthétisé, le mécanisme de tir sera intérieur.

Elle mesurera 76.5 cm


1-Poncer manuellement
2-Passer à la Ponceuse
3-Dessinner l'arballète
4-Tailler le morceau
5-Raboter
6-Poncer
7-Mise en forme
8-Fixer l'arc
9-Fixer les pièces métalliques
10-Colorisation

Merci


Dernière édition par Tr1st0r le Dim 19 Aoû 2012 - 20:49, édité 11 fois
Revenir en haut Aller en bas
jejeww2
Maréchal
Maréchal
jejeww2


Nombre de messages : 2159
Age : 25
Localisation : normandie
Thème de collection : detection et militaria
Date d'inscription : 08/02/2012

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyJeu 16 Aoû 2012 - 16:39

une arbalète ancienne ou moderne?
Revenir en haut Aller en bas
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r


Nombre de messages : 4652
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyJeu 16 Aoû 2012 - 16:40

Médiévale.
Revenir en haut Aller en bas
jejeww2
Maréchal
Maréchal
jejeww2


Nombre de messages : 2159
Age : 25
Localisation : normandie
Thème de collection : detection et militaria
Date d'inscription : 08/02/2012

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyJeu 16 Aoû 2012 - 16:43

ok, je vais suivre se projet intéressant Wink
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur
Crevette


Nombre de messages : 43678
Age : 67
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyJeu 16 Aoû 2012 - 17:55

Bonjour,
voici un facteur d'arbalètes médiévales et son site montre quelques unes de ses productions:
http://www.arbalestrie.com/
Je lui en ai acheté une cette année, l'arbalète de Castelnau.

Un autre:
http://www.arbaletemedievale.com/

Ca permettra de prendre modèle.

J'avais déjà transformé une arbalète de décoration pour la rendre fonctionnelle: fabrication de la noix, modification de l'aspect extérieur.
Maintenant elle fonctionne mais reste très peu puissante.

Celle d'Adrover fait 100 livres, c'est déjà pas mal et elle peut encore être armée à la main.
Serge est un homme passionnant à écouter parler!
Cordialement,
CG
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r


Nombre de messages : 4652
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyJeu 16 Aoû 2012 - 18:38

Bonjour,

Merci pour les sites.

J'ai déjà trouvé la matière première:

Arbalète Médievale P8160213 Arbalète Médievale P8160214



Un gros morceau et il y a tous à faire.



Dernière édition par Tr1st0r le Jeu 16 Aoû 2012 - 18:57, édité 4 fois
Revenir en haut Aller en bas
jejeww2
Maréchal
Maréchal
jejeww2


Nombre de messages : 2159
Age : 25
Localisation : normandie
Thème de collection : detection et militaria
Date d'inscription : 08/02/2012

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyJeu 16 Aoû 2012 - 18:46

j'ai oublié, bonne chance! Wink
Revenir en haut Aller en bas
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r


Nombre de messages : 4652
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyJeu 16 Aoû 2012 - 18:52

Merci
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur
Crevette


Nombre de messages : 43678
Age : 67
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyJeu 16 Aoû 2012 - 18:58

Bonne chance en effet!
Voici celle que j'avais modifiée:
Arbalète Médievale Dsc06826

Et celle d'Adrover avec son mouffle:
Arbalète Médievale Dsc06827
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r


Nombre de messages : 4652
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyJeu 16 Aoû 2012 - 19:00

Elle est magnifique, mais la mienne sera plus simpliste Smile

Un modèle d'attaque (si cela existe) qui privilégie la portabilité.
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur
Crevette


Nombre de messages : 43678
Age : 67
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyJeu 16 Aoû 2012 - 19:09

Les arbalètes plus légères (entre 2 et 3 kg) ont existé, les autres faisaient plus de 4 kg sans le système d'armement.

Pour une autre arbalète de tir de la fin XIX° j'avais utilisé un ressort de lit militaire comme arc.
En bois on pourrait peut-être utiliser une latte de sommier? On en voit aux Emmaüs, il faudrait que j'essaye un jour!

Si on veut du très puissant il faut prendre de la lame ressort de suspension de voiture, les Ford en ont eu longtemps à l'arrière et c'est du costaud.
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
jejeww2
Maréchal
Maréchal
jejeww2


Nombre de messages : 2159
Age : 25
Localisation : normandie
Thème de collection : detection et militaria
Date d'inscription : 08/02/2012

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyJeu 16 Aoû 2012 - 19:13

Crevette a écrit:
Bonne chance en effet!
Voici celle que j'avais modifiée:
Arbalète Médievale Dsc06826

Et celle d'Adrover avec son mouffle:
Arbalète Médievale Dsc06827

t'es arbalète son impressionnante! affraid
Revenir en haut Aller en bas
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r


Nombre de messages : 4652
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyJeu 16 Aoû 2012 - 19:37

Ce sont des arbalète de défense je pense.
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur
Crevette


Nombre de messages : 43678
Age : 67
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyJeu 16 Aoû 2012 - 19:53

Elles sont destinées à être utilisées à poste quasiment fixe derrière un pavois cachant presque entièrement l'arbalétrier, donc pas vraiment adaptées pour courir et bondir avec!

Exemple de reconstitution de pavois d'arbalétrier de ma "collection":
Arbalète Médievale 100_1110
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r


Nombre de messages : 4652
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyJeu 16 Aoû 2012 - 20:22

Voilà le ponçage à la machine est terminé finition manuellement.

Arbalète Médievale P8160217 Arbalète Médievale P8160218
Revenir en haut Aller en bas
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r


Nombre de messages : 4652
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyJeu 16 Aoû 2012 - 22:17

Voilà la coque est quasiment fini, je pense arrondir la crosse:

La barre est un prototype, elle sera plus longe et forgée sur la pièce finale.

Arbalète Médievale P8160219


Dernière édition par Tr1st0r le Jeu 16 Aoû 2012 - 22:23, édité 1 fois
Revenir en haut Aller en bas
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r


Nombre de messages : 4652
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyJeu 16 Aoû 2012 - 22:17

Si vous avez des idées comme l'esthétisme. Je pensais mettre une encoche pour la main porteuse juste après l'arc.

Arbalète Médievale P8160220 Arbalète Médievale P8160221 Arbalète Médievale P8160222


Dernière édition par Tr1st0r le Jeu 16 Aoû 2012 - 22:29, édité 1 fois
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur
Crevette


Nombre de messages : 43678
Age : 67
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyJeu 16 Aoû 2012 - 22:25

Bon début!

Par exemple celle-ci d'Adrover:
Arbalète Médievale 12362710
La base est quasiment identique.
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r


Nombre de messages : 4652
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyJeu 16 Aoû 2012 - 22:33

Par contre je ne sais pas comment je pourrais arranger esthétiquement l'encoche où se fixe l'arc.

Je vais faire l’encoche pour la main (traie noir milieux):

Arbalète Médievale P8160225

Revenir en haut Aller en bas
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r


Nombre de messages : 4652
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyJeu 16 Aoû 2012 - 23:00

Pour la corde que prendre ? Et que prendre pour la tige galbé à l'avant ?
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur
Crevette


Nombre de messages : 43678
Age : 67
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyVen 17 Aoû 2012 - 10:02

Très bien pour le galbe.

Pour l'encoche, il faut simplement raboter un peu les angles supérieurs et inférieurs de l'arbrier pour avoir des chanfreins à 45°.
Pareil pour la queue à hauteur du renfort métallique.
On voit assez bien ça sur la photo.

Il faudra aussi creuser légèrement à la gouge demi-ronde une encoche pour maintenir le carreau en place.
On voit bien cette encoche sur la mienne.

Pour l'étrier et le renfort de queue, il faut acheter 1 mètre de fer plat en magasin de bricolage.
Du 3mm d'épaisseur par 12 ou 15 de large devrait convenir.

Pour la corde de l'arc et celle de sa fixation, au même magasin il doit y avoir de la corde de chanvre, parfois même au mètre.
Les boucles sont maintenues en place avec de le petite ficelle, genre "à rôti", pareil pour le renfort central.


Sinon en voici une à vendre, un peu chère quand même:
http://www.delcampe.net/page/item/id,184069273,var,Arbalette-moyenageuse-reppro,language,F.html
C'est sensiblement comme celle que j'ai transformée et adaptée.
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r


Nombre de messages : 4652
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyVen 17 Aoû 2012 - 10:40

Merci pour les infos et la liste des fourniture Smile je cherchais sans trouver.


Dernière édition par Tr1st0r le Ven 17 Aoû 2012 - 10:45, édité 2 fois
Revenir en haut Aller en bas
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r


Nombre de messages : 4652
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyVen 17 Aoû 2012 - 10:41

Le problème c'est que je crois que l'encoche pour mettre l'arc est trop reculé. Non ?
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur
Crevette


Nombre de messages : 43678
Age : 67
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyVen 17 Aoû 2012 - 10:49

Légèrement oui.
En fait il y a l'encoche, suivie d'un gros trou rond pour le passage du toron de corde qui tient l'arc.
Il y a moyen de rectifier en collant un carré de bois dans cette encoche, ou de percer ce trou en arrière.
Ce n'est qu'une histoire de 3/4 centimètres.

La solution du carré collé:
Arbalète Médievale P8160210

Celle du trou:
Arbalète Médievale P8160211
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r


Nombre de messages : 4652
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyVen 17 Aoû 2012 - 10:52

Ok La solution du trou permet de passer la corde dans le trou ?
La solution du carré permet de passer la corde derrière le carré ?

Pour l'arc que prendre ?
Revenir en haut Aller en bas
jejeww2
Maréchal
Maréchal
jejeww2


Nombre de messages : 2159
Age : 25
Localisation : normandie
Thème de collection : detection et militaria
Date d'inscription : 08/02/2012

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyVen 17 Aoû 2012 - 10:54

jolie travail continu comme sa Wink
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur
Crevette


Nombre de messages : 43678
Age : 67
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyVen 17 Aoû 2012 - 11:02

C'est bien ça.
Le trou sera plus solide que le carré.

Pour l'arc, le faire en bois sera le plus facile et historiquement compatible.
Les arcs en acier apparaissent après ceux en bois pour augmenter la force.

Une latte transversale de sommier fera l'affaire.
A renforcer de fer aux extrémités (points d'accrochage de la corde).
On peut aussi la doubler intérieurement au milieu sur environ 2 tiers de la longueur en affinant les extrémités de l'arc de doublure.

On voit nettement ça ici, doublé et même triplé en épaisseur:
Arbalète Médievale 12362711 Arbalète Médievale 12337410

Ou encore tailler un arc en frène ou en noisetier.
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
Crevette
Administrateur
Administrateur
Crevette


Nombre de messages : 43678
Age : 67
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyVen 17 Aoû 2012 - 11:07

Pour cacher l'aspect éventuellement moderne d'un arc en lattes de sommier, on peut le gainer de cuir fin cousu.
C'était la solution de l'époque pour le protéger de l'humidité.
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
jejeww2
Maréchal
Maréchal
jejeww2


Nombre de messages : 2159
Age : 25
Localisation : normandie
Thème de collection : detection et militaria
Date d'inscription : 08/02/2012

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyVen 17 Aoû 2012 - 11:11

crevette, tu as l'air de t'y connaitre vachement en arbalète affraid
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur
Crevette


Nombre de messages : 43678
Age : 67
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale EmptyVen 17 Aoû 2012 - 11:14

J'ai reconstitué une tenue complète d'arbalétrier 1475, donc je me suis longuement penché sur le problème des arbalètes aussi avant d'acheter le bon modèle.
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
Contenu sponsorisé





Arbalète Médievale Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale Empty

Revenir en haut Aller en bas

Arbalète Médievale
Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant
 Sujets similaires
-
» Réalisation: Arbalète médiévale
» Arbalête
» Arbalète
» Arbalète suisse XIX°.
» Estimation de mon arbalète

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
le Forum Passion-Militaria :: Le coin de Peter (BMC): être collectionneur ! :: Vos projets et recherches historiques ou techniques-
Sauter vers:
