Restauration de deux pistolets à silex français

Bonjours à tous,

Après identification grâce au membres du forum (encore merci!), je vous propose de suivre la restauration de deux pistolets à silex:
  - un pistolet révolutionnaire 1/2 arçon,
  - un pistolet an IX de gendarmerie produit par la manufacture royale de Maubeuge en 1817.

Ces pistolets ne sont pas dans mon thème de spécialité, je les ai restaurés pour un ami.
Je suis preneur de vos avis et remarques.

Place aux photos:
L'état initial pour commencer: de la rouille, de la crasse et des toiles d'araignées...
https://www.passionmilitaria.com/t222586-paire-de-pistolets-a-silex





Le pistolet révolutionnaire type 1/2 arçon (le plus grand) pour commencer:/
Le démontage pour évaluer le travail à faire:

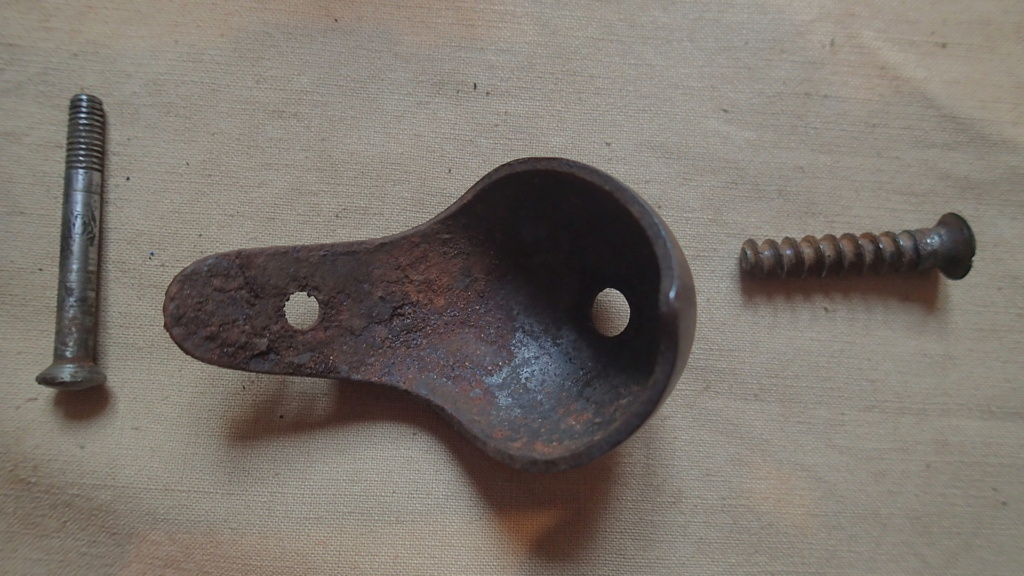

Les vis à bois de la poignée de crosse étaient bien grippées..









- De la rouille sur les parties métalliques (rien de catastrophique),
- la crosse est bien fendue (entre le pontet et la poignée),
- le bois de la baguette est bien vermoulu,
- les vis de platine sont en mauvais état, le grand ressort de la platine est fendu et sa vis de fixation est manquante,
- la vis de contre-platine arrière est cassée,
- la vis de contre-platine avant ressort trop de la platine et décale le ressort de batterie,
- la vise de fixation du chien est manquante

Il y a un peu de travail et un beau défi en perspective. Après des recherches infructueuses, les vis de ces pistolets révolutionnaires étant spécifiques, il va falloir les refaire!

DivisionBleue73

Suite de la restauration...

Les pièces métalliques:

dégraissage dans du pétrole,
brossage à la paille de fer + WD40,

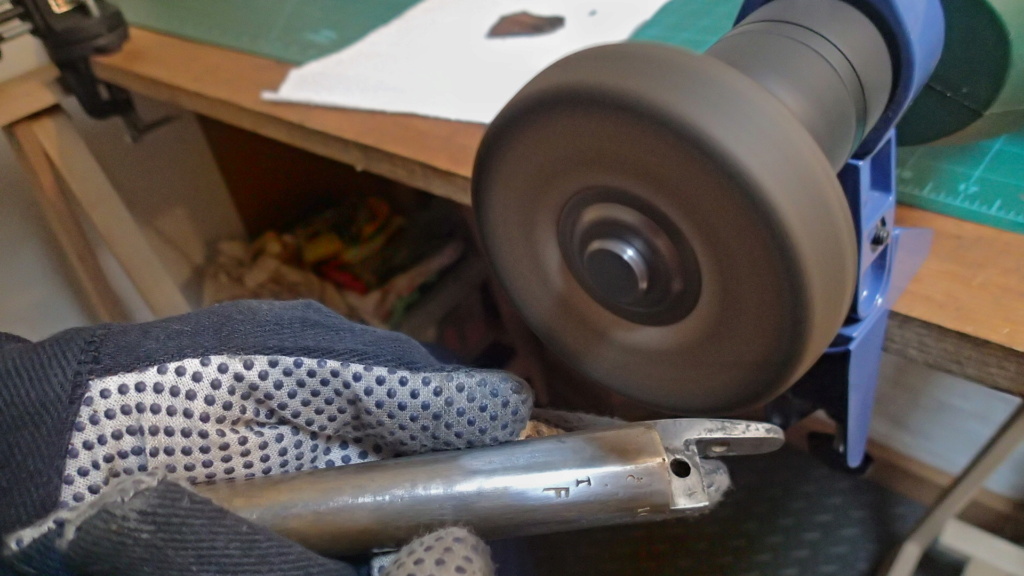

puis fin du nettoyage et polissage aux 2 disques et pâtes avec mon modeste équipement monté sur une perceuse fixée sur mon établi.
 1- disque en feutre (85 mm) et pâte à polir brune pour finir le nettoyage
 2- disque en coton (85mm) et pâte à lustrer bleue






La crosse:
Pour commencer, nettoyage à lessive St Marc et séchage.




Puis collage à la colle à bois blanche pour récupérer la fente au niveau du pontet et la partie avant du bois (sous l'embouchoir) dont l'état abîmé n'était pas apparu avant le nettoyage.
Utilisation ensuite de la pâte à bois pour atténuer certains coups et trous et très léger ponçage au papier de verre.








Une fois le bois réparé, teinture au brou de noix légèrement dilué, séchage et cirage à la cire d'antiquaire.







Un petit aperçu après ces premières étapes (désolé pour la qualité des phots, la luminosité n'était vraiment pas idéale pour prendre des photos):


La platine remontée et graissée rapidement pour éviter qu'elle ne s'oxyde à nouveau:



Il reste désormais à s'attaquer au casse tête des vis manquantes...

DivisionBleue73

A défaut d'avoir trouvé des vis d'origine, j'ai décidé de regarder ce qui pourrait correspondre dans ma boite à vis, sans trop d'illusion je dois bien avouer.
J'y ai trouvé une vis dont le pas correspondait parfaitement à celle manquante du grand ressort! Il m'a suffi de l'ajuster en longueur et de reprendre la tête, notamment l'épaisseur. Seul défaut: tête cruciforme et non plate.
La vis du grand ressort de la platine:








Pour la vis de contre platine et la vis de chien je suis parti de vis de 4mm que j'ai ajusté et dont j'ai refait le pas de vis à la filière (M4 0.7). J'ai refait les tête à la lime et les ai poli au papier de verre sur la tête de ma perceuse.








Voilà ce que ça donne, ce n'est pas parfait certes, mais c'est mieux que rien.


Montage test:



Il n'y a que la tige en bois de la baguette que je n'ai pas refait, n'ayant pas trouvé d'essence similaire.


Le résultat final pour le premier des deux pistolets restauré:





Deuxième pistolet à suivre.

Cordialement,
DivisionBleue73

Bonjour Divisionbleue73
Bravo pour ce premier pistolet
Je trouve le résultat très satisfaisant
Et pour le petit tour il me semble apercevoir un écrou derrière la vis( dans le mandrin) sûrement pour éviter d'abîmer le filetage, bien vu, une petite astuce (je ne sais pas si vous l avez fait) fendre l'ecrou a la scie a métaux. Il se transforme, en serrant le mandrin,en une pince de serrage.
Beaucoup plus efficace qu un blocage face contre face
Cordialement Robert

Bonjour Robert,
Merci pour votre commentaire sympathique.
Il s'agit bien d'un écrou pour éviter d'abîmer le filetage et bien maintenir la vis dans l'axe. Je retiens l'astuce avec l'écrou fendu!

Cordialement,
Claude

Bonjour

Joli travail !
Cordialement
L.

Bonsoir,

Bravo beau travail

Pour les vis j’ai vu quelqu’un sur le boncoin qui en vend , il ne les donne pas par contre

Voici une de ses annonces, après depuis l’annonce tu cliques sur son pseudo pour voir ses autres annonces

https://www.leboncoin.fr/collection/2050897711.htm

Il a plusieurs vis et autres pièces.

Amicalement

Patpat

Merci messieurs pour vos commentaires.
...et merci pour le lien Patpat, pas donné effectivement!

Cordialement,
Claude

hello
pour les tetes de vis cruciforme ,je soude par dessus et je refais la tete au mini tour et ensuite je lui refais une fente a la scie a métaux et finitions a la lime aiguille
si pas de mini tour il y' a la méthode pakistannaise , on met la vis dans le mandrin de la perceuse a main et on fait tourner sur le tourret a meuler ou une meuleuse d'angles , ça fait bien le job

Merci Cro pour cette astuce!
Il va vraiment falloir que j'investisse dans quelques outils un peu plus gros, perceuse à colonne, tour et poste à souder. Reste à trouver de la bonne qualité sans me ruiner...

Cordialement,
Claude

Bonjour  Claude
Une perceuse à  colonne  est vraiment un minimum, avec un bon étau,sans jeu dans le mors mobile (pour éviter  que la pièce ne se mette  de travers au serrage et faire un  trou non perpendiculaire???)une boite de "bon" forêts, quelques  tarauds machines(avec le bon diamètre de forêts)à la  demande ??
Le plus ,serai ,un étau sur une table croisée .
Après, évidemment, un "petit"  tour,par rapport à  nos passions,  me paraît  judicieux ???
Etc,etc🤪
Amicalement Robert

DivisionBleue73 a écrit:

Merci Cro pour cette astuce!
Il va vraiment falloir que j'investisse dans quelques outils un peu plus gros, perceuse à colonne, tour et poste à souder. Reste à trouver de la bonne qualité sans me ruiner...

Cordialement,
Claude

hello
oui la perceuse a colonne est indispensable a un bricoleur et comme dit robichon il faut lui choisir un étau de bonne qualité
on trouve des machines correctes entre 120 et 250 euro dans les magasins de bricolage
ma plus petite ça fait 10 ans qu'elle me rends bien service et j'y ai fait des trucs bien sympas .ne pas négliger non plus le bon coin ou parfois il traine de bonnes affaires .
depuis j'ai acheté une percçeuse plus grosse et un étau de fraiseur plus une table croisée mais j'utilise plus souvent la première
bien sur il faut en premier un établi solide et surtout un bon étau d'établi (ça c'est pas donné) ne plas négliger les brocantes ,un étau meme vieux et bien usé ça se refait .
le poste a souder pour ce genre de bricoles je conseille un petit MIG no gaz a fil fourré ,ça rends bien des services ,j'y arrive plus facilement que avec le poste a l'arc ,ensuite une meuleuse d'angles c'est pas trop cher et ça rends pas mal de services .
sinon j'utilise beaucoup l'outillage classique a mains (limes scie amétaux ect...)je travaille souvent comme les afgans
un reglet et un pieds a coulisse c'est aussi indispensable
voila y'a plus qu'a

Merci pour cette brillante démonstration. Cela parait facile mais e sais que ça ne l'est pas du tout . Cc'est le talent qui fait le maxi. Merci

Bonjour
Bravo pour ce travail de restauration et pour cette remarquable présentation.

JC

Merci à tous pour vos commentaires.
Merci Robert et Cro pour vos conseils, effectivement le bon coin est une source de bonne affaires à ne pas négliger.

Si j'ai le temps, je publie la suite de la restauration ce we.

Claude

Bonjour à tous,

Je reprends le clavier pour publier avec un peu (!) de retard la suite de ce post avec la restauration du second pistolet:

Le pistolet an IX de gendarmerie produit par la manufacture royale de Maubeuge en 1817:

Quelques photos avant démontage et avant début des travaux:



Le démontage effectué avec précautions permet d'estimer le travail à faire. Il a fallu dégripper.












- de la rouille sur les parties métalliques,
- le bois fendu à plusieurs endroits, notamment la poignée qui est fendue de part en part,
- la platine est complète et les vis et ressort plutôt en bon état.
- le ressort de grenadière est cassé (malheureusement je n'ai pas ce qu'il faut pour le ressouder .. )

Un peu de travail donc pour ce deuxième pistolet.

Début du travail:

Les pièces métalliques:

Nettoyage et dégraissage
- bain de pétrole puis brossage et séchage
- bain dans l'acide oxalique pendant 36h, rinçage à l'eau puis nouveau bain dans le pétrole:





A l'issue, fin du nettoyage et polissage aux 2 disques avec pâtes monté sur une perceuse.
1- disque en feutre (85 mm) et pâte à polir brune pour finir le nettoyage
2- disque en coton (85mm) et pâte à lustrer bleue






Le résultat:

Le bois:
Nettoyage à la lessive St Marc et séchage pour commencer:




Puis collage à la colle à bois blanche pour les différentes fentes au niveau du pontet et de l'emplacement de de la platine pour commencer.
Ensuite collage de la poignée. Je voulais initialement mettre des petites chevilles (cure dents retaillés), mais les trous de vis laissent très peu d'espace et le risque d'abimer la poignée par rapport au bénéfice attendu était trop important. Donc collage sans renfort des chevilles.










Montage à blanc avec le pontet pour vérifier le collage: impeccable.
Puis léger ponçage au papier de verre très fin.




Le bois étant réparé, passage à l'étape suivant: teinture au brou de noix légèrement dilué puis séchage et cire d'antiquaire.

Petit aperçu avant remontage:





La platine remontée:




Le pistolet AN IX remonté:




Il reste à faire un support pour présenter correctement ces 2 pistolets.

Une planche de palette fera parfaitement l'affaire.
Découpage, ponçage, ajustement et teinture.







Le résultats final avec les 2 pistolets:




Sur présentoir:






Je suis preneur de vos avis et commentaires sur ce travail de plusieurs semaines avec un outillage plutôt modeste.
Une restauration en dehors de mon thème habituel mais qui m'a permis d'apprécier ces belles pièces et si l'occasion se présente, j'apprécierais de restaurer à nouveau un pistolet ou un fusil réglementaire à silex ou à percussion mais pour moi cette fois.

Cordialement,
DivisionBleue73

Bonjour Claude
Très belles restaurations et très beau reportage photos avec les bons commentaires
Ils sont parfaits
Au prochain épisode
Cordialement Robert

Merci Robert pour votre commentaire sympathique.
La suite au prochain épisode effectivement .
Joyeux Noël à tous les membres du forum.
Cordialement,
Claude

Hello,

le travail est formidable.
La présentation de ton ouvrage est superbement expliqué et photographié.
C'est un régal pour le béotien que je suis. J'ai appris des astuces!

Merci et surtout bravo!
Alan

Merci Alan pour ton commentaire! Les astuces sont faites pour être partagées, surtout dans le domaine de la restauration.
Cordialement,
Claude

Bjr,

belle restauration, ils le valaient bien.
