 Ciblerie métallique automatique pour du 22LR

Aller en bas
AuteurMessage
Robichon
Général d'Armée
Général d'Armée


Nombre de messages : 1596
Localisation : Bouches du Rhône
Thème de collection : Ww1 et ww2
Date d'inscription : 09/05/2020

Ciblerie métallique automatique pour du 22LR  Empty
MessageSujet: Ciblerie métallique automatique pour du 22LR    Ciblerie métallique automatique pour du 22LR  EmptySam 29 Aoû 2020 - 19:16

Bonjour à tous
Je fais parti de la FFT et je tire avec un fusil cal 22 LR en visée ouverte
Au bout d un moment faire des trous dans un carton m'a un peu lassé.
Après avoir demandé l autorisation à mon président de club et présenté un maquette en bois pour le fonctionnement, je me suis fabriqué une ciblerie métallique.
2 diamètres de cibles, 5 cm et 10 cm en épaisseur 5 mm, pour le 22 c'est largement suffisant.
Le support en lui même est fait pour s installer facilement au club. Toute les pièces du fonctionnement sont protégées contre des mauvaises visées par des plaques inclinées, en fait toutes les faces frontales sont inclinées pour éviter les ricochets. Risque que mon président avait exprimé. Pour le poids final, je la porte facilement seul😅.
Principe de fonctionnement.
Les 4 cibles en partant de la gauche se verrouille séparément en haut à l impact.
Celle de droite lorsque je la touche libére le crochetage des cibles verrouillées peut importe le nombre.
Pas de ficelle, de batterie, tout est mécanique et automatique, pure invention de ma part.
Le support de cibles en carton me permet de régler mon dioptre au plus prêt par rapport au diamètre des cibles et la distance choisie 50 ou 100 mètres.
5 cm à 100 mètres en visée ouverte dur, dur. Mais ça se fait, j ai triché j ai rajouté un bipied au fusil 🤫🤫
Seul bémol, à l impact un bout de peinture éclate et au bout d un moment je ne vois plus la cible, obligé de remettre un coup de bombe.

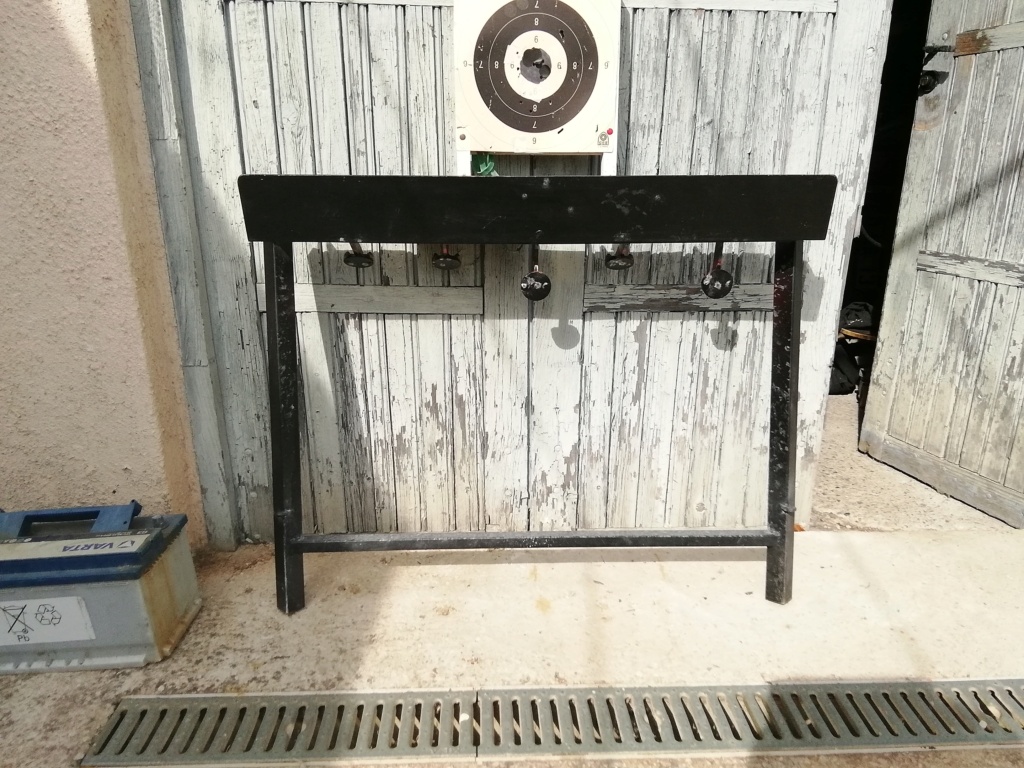

Voici quelques photos
Cordialement Robert
Ciblerie métallique automatique pour du 22LR  Img_2480
Ciblerie métallique automatique pour du 22LR  Img_2481
Ciblerie métallique automatique pour du 22LR  Img_2482Ciblerie métallique automatique pour du 22LR  Img_2483
Revenir en haut Aller en bas
D-Day
Je fais partie des murs
Je fais partie des murs
D-Day

Nombre de messages : 11266
Age : 60
Localisation : St sérotin
Thème de collection : US ...Divers
Date d'inscription : 01/11/2011

Ciblerie métallique automatique pour du 22LR  Empty
MessageSujet: Re: Ciblerie métallique automatique pour du 22LR    Ciblerie métallique automatique pour du 22LR  EmptySam 29 Aoû 2020 - 19:38

Bonjour,

Etant aussi tireur à la 22 lr en autres, je trouves ton travaille vraiment
super abouti et ton idée pour dévier les ricochets me plaît beaucoup
je serais pas si loin j'aurais aimé que tu m'en fabriques une pour
un bon prix ... Encore merci du partage ...

Respect et Honneur .. pan
Revenir en haut Aller en bas
Robichon
Général d'Armée
Général d'Armée


Nombre de messages : 1596
Localisation : Bouches du Rhône
Thème de collection : Ww1 et ww2
Date d'inscription : 09/05/2020

Ciblerie métallique automatique pour du 22LR  Empty
MessageSujet: Re: Ciblerie métallique automatique pour du 22LR    Ciblerie métallique automatique pour du 22LR  EmptySam 29 Aoû 2020 - 20:24

Bonsoir D-Day
Merci pour ce commentaire 😄
Cordialement Robert
Revenir en haut Aller en bas
rougeau
Consultant UFA
Consultant UFA
rougeau

Nombre de messages : 4647
Age : 61
Localisation : jura
Thème de collection : Russie Impériale, RKKA,pacte de Varsovie.
Date d'inscription : 10/03/2011

Ciblerie métallique automatique pour du 22LR  Empty
MessageSujet: Re: Ciblerie métallique automatique pour du 22LR    Ciblerie métallique automatique pour du 22LR  EmptyMar 1 Sep 2020 - 18:22

Salut

tu as essayé la peinture epoxy ? , sympa la ciblerie style Biathlon !
Revenir en haut Aller en bas
Robichon
Général d'Armée
Général d'Armée


Nombre de messages : 1596
Localisation : Bouches du Rhône
Thème de collection : Ww1 et ww2
Date d'inscription : 09/05/2020

Ciblerie métallique automatique pour du 22LR  Empty
MessageSujet: Re: Ciblerie métallique automatique pour du 22LR    Ciblerie métallique automatique pour du 22LR  EmptyMar 1 Sep 2020 - 21:07

Bonsoir rougeau
Merci, je voulais créer quelque chose qui m empêche d aller aux cibles reboucher les trous. Pour la précision, chaque fois que je touche celles de diamètre 5 cm, a 50m cela se fait relativement bien, à 100m c'est beaucoup plus dur, je fais un 10. On peut faire un chrono aussi.
Pour les copains équipés de carabine à lunette c est plus facile.
Pour l epoxy, non je n'ai pas essayé, je ne connais pas trop.
Tu penses qu'elle résiste aux chocs?
Toutes les traces que l'on voit sur la barre du bas sont des éclats de plomb collés.
Cordialement Robert
Revenir en haut Aller en bas
rougeau
Consultant UFA
Consultant UFA
rougeau

Nombre de messages : 4647
Age : 61
Localisation : jura
Thème de collection : Russie Impériale, RKKA,pacte de Varsovie.
Date d'inscription : 10/03/2011

Ciblerie métallique automatique pour du 22LR  Empty
MessageSujet: Re: Ciblerie métallique automatique pour du 22LR    Ciblerie métallique automatique pour du 22LR  EmptyMar 1 Sep 2020 - 21:20

Robichon a écrit:
Bonsoir rougeau
Merci, je voulais créer quelque chose qui m empêche d aller aux cibles reboucher les trous. Pour la précision, chaque fois que je touche celles de diamètre 5 cm, a 50m cela se fait relativement bien, à 100m c'est beaucoup plus dur, je fais un 10. On peut faire un chrono aussi.
Pour les copains équipés de carabine à lunette c est plus facile.
Pour l epoxy, non je n'ai pas essayé, je ne connais pas trop.
Tu penses qu'elle résiste aux chocs?
Toutes les traces que l'on voit sur la barre du bas sont des éclats de plomb collés.
Cordialement Robert

Salut

en théorie oui elle resiste , on l'utilise sur des piéces comme les pare buffles , les sols, etc ... c'est a base de résine ça forme un couche épaisse.
Revenir en haut Aller en bas
Robichon
Général d'Armée
Général d'Armée


Nombre de messages : 1596
Localisation : Bouches du Rhône
Thème de collection : Ww1 et ww2
Date d'inscription : 09/05/2020

Ciblerie métallique automatique pour du 22LR  Empty
MessageSujet: Re: Ciblerie métallique automatique pour du 22LR    Ciblerie métallique automatique pour du 22LR  EmptyMar 1 Sep 2020 - 21:26

OK, merci
Je vais me pencher la dessus.
Au début j avais mis une couleur orange vif, et je dois avouer qu elles se voyait bien, une fois la bombe fini, je suis passé au noir et c'est moins évident.
Revenir en haut Aller en bas
rougeau
Consultant UFA
Consultant UFA
rougeau

Nombre de messages : 4647
Age : 61
Localisation : jura
Thème de collection : Russie Impériale, RKKA,pacte de Varsovie.
Date d'inscription : 10/03/2011

Ciblerie métallique automatique pour du 22LR  Empty
MessageSujet: Re: Ciblerie métallique automatique pour du 22LR    Ciblerie métallique automatique pour du 22LR  EmptyMar 1 Sep 2020 - 21:40

Robichon a écrit:
OK, merci
Je vais me pencher la dessus.
Au début j avais mis une couleur orange vif, et je dois avouer qu elles se voyait bien, une fois la bombe fini, je suis passé au noir et c'est moins évident.

tu as penser a un entourage de cible blanc comme pour le biathlon ?

Ciblerie métallique automatique pour du 22LR  Cible010
Revenir en haut Aller en bas
Robichon
Général d'Armée
Général d'Armée


Nombre de messages : 1596
Localisation : Bouches du Rhône
Thème de collection : Ww1 et ww2
Date d'inscription : 09/05/2020

Ciblerie métallique automatique pour du 22LR  Empty
MessageSujet: Re: Ciblerie métallique automatique pour du 22LR    Ciblerie métallique automatique pour du 22LR  EmptyMar 1 Sep 2020 - 21:50

Je viens de regarder a quoi cela ressemblait
Cela rajouterai du poids, vue que c est une tôle avec des trous placée devant, en plus le président du club avait peur des ricochets, donc pas de tôles verticales.
Revenir en haut Aller en bas
rougeau
Consultant UFA
Consultant UFA
rougeau

Nombre de messages : 4647
Age : 61
Localisation : jura
Thème de collection : Russie Impériale, RKKA,pacte de Varsovie.
Date d'inscription : 10/03/2011

Ciblerie métallique automatique pour du 22LR  Empty
MessageSujet: Re: Ciblerie métallique automatique pour du 22LR    Ciblerie métallique automatique pour du 22LR  EmptyMar 1 Sep 2020 - 22:31

C'est une ciblerie 22 lr pour le biathlon , donc utilisé lors de compétition . ont n'a une installation norme FFT au club avec des cibles 50 m sur taule droite monté sur rameneur électrique, il n'y a pas de ricochet avec de la balle plomb ...bon aprés c'est ton président qui décide.
Revenir en haut Aller en bas
Robichon
Général d'Armée
Général d'Armée


Nombre de messages : 1596
Localisation : Bouches du Rhône
Thème de collection : Ww1 et ww2
Date d'inscription : 09/05/2020

Ciblerie métallique automatique pour du 22LR  Empty
MessageSujet: Re: Ciblerie métallique automatique pour du 22LR    Ciblerie métallique automatique pour du 22LR  EmptyMar 1 Sep 2020 - 22:43

En le faisant comme ça je n'ai eu aucun problème et tous le monde est content.
J en ai fait un, à la demande d un instructeur, plus simple mais plus costaud avec 2 cibles pour arme de poings à 25m, style gong gauche, droite.
Je l ai donné au club car je n ai pas de B
Revenir en haut Aller en bas
Robichon
Général d'Armée
Général d'Armée


Nombre de messages : 1596
Localisation : Bouches du Rhône
Thème de collection : Ww1 et ww2
Date d'inscription : 09/05/2020

Ciblerie métallique automatique pour du 22LR  Empty
MessageSujet: Re: Ciblerie métallique automatique pour du 22LR    Ciblerie métallique automatique pour du 22LR  EmptyMer 23 Déc 2020 - 12:29

Bonjour a tous
Ce matin depuis X mois ,retour au stand,
Voici donc ce que cela donne á 50 metres avec des cibles de 5 cm
Cordialement Robert Ciblerie métallique automatique pour du 22LR  20201212
Revenir en haut Aller en bas
jchfab
Je fais partie des murs
Je fais partie des murs
jchfab

Nombre de messages : 17095
Age : 62
Localisation : PROVENCE
Date d'inscription : 23/09/2008

Ciblerie métallique automatique pour du 22LR  Empty
MessageSujet: Re: Ciblerie métallique automatique pour du 22LR    Ciblerie métallique automatique pour du 22LR  EmptyJeu 24 Déc 2020 - 13:32

Bonjour
bravo pour cette réalisation très ingénieuse.
Merci du partage.
JC
Revenir en haut Aller en bas
Robichon
Général d'Armée
Général d'Armée


Nombre de messages : 1596
Localisation : Bouches du Rhône
Thème de collection : Ww1 et ww2
Date d'inscription : 09/05/2020

Ciblerie métallique automatique pour du 22LR  Empty
MessageSujet: Re: Ciblerie métallique automatique pour du 22LR    Ciblerie métallique automatique pour du 22LR  EmptyJeu 24 Déc 2020 - 16:33

Bonjour jchfab
Merci pour votre commentaire
Robert
Revenir en haut Aller en bas
tavor 18
Aspirant
Aspirant
tavor 18

Nombre de messages : 372
Localisation : Trouy nord
Thème de collection : insigne légion étrangère
Date d'inscription : 17/10/2012

Ciblerie métallique automatique pour du 22LR  Empty
MessageSujet: Re: Ciblerie métallique automatique pour du 22LR    Ciblerie métallique automatique pour du 22LR  EmptyMer 30 Déc 2020 - 16:44

bonsoir,

mon second club autorise les cibles métalliques, un régal a 200m

merci pour le partage
Revenir en haut Aller en bas
Robichon
Général d'Armée
Général d'Armée


Nombre de messages : 1596
Localisation : Bouches du Rhône
Thème de collection : Ww1 et ww2
Date d'inscription : 09/05/2020

Ciblerie métallique automatique pour du 22LR  Empty
MessageSujet: Re: Ciblerie métallique automatique pour du 22LR    Ciblerie métallique automatique pour du 22LR  EmptyMer 30 Déc 2020 - 16:52

Bonjour tavor 18
Comment elles se remettent en position ?
Moi je n ai pas de stand à 200m, et en plus en 22lr je leur ferai pas de mal🤔🤔
Cordialement Robert
Revenir en haut Aller en bas
tavor 18
Aspirant
Aspirant
tavor 18

Nombre de messages : 372
Localisation : Trouy nord
Thème de collection : insigne légion étrangère
Date d'inscription : 17/10/2012

Ciblerie métallique automatique pour du 22LR  Empty
MessageSujet: Re: Ciblerie métallique automatique pour du 22LR    Ciblerie métallique automatique pour du 22LR  EmptyDim 17 Jan 2021 - 10:41

Robichon a écrit:
Bonjour tavor 18
Comment elles se remettent en position ?
Moi je n ai pas de stand à 200m, et en plus en 22lr je leur ferai pas de mal🤔🤔
Cordialement Robert

le gong est monté sur chassis, souvent on tire à deux le second joue le role du spotter et nous confirme si on touche ou pas,
sinon en 22, tu peux toucher aussi.

bon we
Revenir en haut Aller en bas
Robichon
Général d'Armée
Général d'Armée


Nombre de messages : 1596
Localisation : Bouches du Rhône
Thème de collection : Ww1 et ww2
Date d'inscription : 09/05/2020

Ciblerie métallique automatique pour du 22LR  Empty
MessageSujet: Re: Ciblerie métallique automatique pour du 22LR    Ciblerie métallique automatique pour du 22LR  EmptyDim 17 Jan 2021 - 12:23

Bonjour tavor 18
Les toucher, peut-être 🤔🤔🤔, mais les faire bouger, je vais sûrement manquer de pêche 😂
Bon week-end à vous aussi
Revenir en haut Aller en bas
Jojo78
Aspirant
Aspirant


Nombre de messages : 357
Localisation : 78
Thème de collection : Un peut tous
Date d'inscription : 31/10/2019

Ciblerie métallique automatique pour du 22LR  Empty
MessageSujet: Re: Ciblerie métallique automatique pour du 22LR    Ciblerie métallique automatique pour du 22LR  EmptySam 23 Jan 2021 - 21:33

Robichon a écrit:
Bonjour tavor 18
Les toucher, peut-être 🤔🤔🤔, mais les faire bouger, je vais sûrement manquer de pêche 😂
Bon week-end à vous aussi
t'inquiete pas avec les poudre noir a 25M faut les taper trés haut pour qu'il tombe... sinon un walker charger a 4gramme de pnf2
Revenir en haut Aller en bas
Robichon
Général d'Armée
Général d'Armée


Nombre de messages : 1596
Localisation : Bouches du Rhône
Thème de collection : Ww1 et ww2
Date d'inscription : 09/05/2020

Ciblerie métallique automatique pour du 22LR  Empty
MessageSujet: Re: Ciblerie métallique automatique pour du 22LR    Ciblerie métallique automatique pour du 22LR  EmptySam 23 Jan 2021 - 21:53

Bonsoir Jojo78
Tu fais du tir aussi 👍
Moi, pas de poudre noire, de simple 22lr, donc des petits gonds légers.
Revenir en haut Aller en bas
Robichon
Général d'Armée
Général d'Armée


Nombre de messages : 1596
Localisation : Bouches du Rhône
Thème de collection : Ww1 et ww2
Date d'inscription : 09/05/2020

Ciblerie métallique automatique pour du 22LR  Empty
MessageSujet: Re: Ciblerie métallique automatique pour du 22LR    Ciblerie métallique automatique pour du 22LR  EmptyMer 17 Mar 2021 - 15:13

Bonjour à tous
Je viens de faire un essai pour résoudre mon problème d éclatement de peinture
La solution que j ai trouvé, supprimer la peinture😇
J'ai meuler la ferraille à blanc, à l ombre je les voit gris et quand il y a du soleil, ils brillent
Donc impeccable
Cordialement RobertCiblerie métallique automatique pour du 22LR  Img_2960
Revenir en haut Aller en bas
Contenu sponsorisé




Ciblerie métallique automatique pour du 22LR  Empty
MessageSujet: Re: Ciblerie métallique automatique pour du 22LR    Ciblerie métallique automatique pour du 22LR  Empty

Revenir en haut Aller en bas

Ciblerie métallique automatique pour du 22LR
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» [FREE] The Interceptor [DVDRiP]

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
le Forum Passion-Militaria :: Le coin de Peter (BMC): être collectionneur ! :: Tir-
Sauter vers:
