Bonjour.

A la demande de plusieurs membres de P.M., et je leur en remercie, j'ai réédité les clichés de ce pistolet de Cavalerie Mle 1822 T. BIS.

Avant de vous présenter mon Pistolet de Cavalerie Mle 1822 T.BIS, un bref historique sur cette arme.


Dérivé du pistolet modèle 1822, le modèle 1822T incorpore dans sa composition une avancée technologique majeure pour l'époque, la mise de feu par capsule appelée également mise de feu à percussion. Cette transformation s'opère dans le milieu du 19° siècle et modifie radicalement la silhouette des armes de poing utilisées alors. L'arme modifiée ne change pas de nom, on se contente d'apposer un T à la suite du modèle, ce qui donne dans le cas présent pistolet modèle 1822T pour transformé. La principale modification porte sur la platine, l'ancien chien à silex est supprimé et remplacé par un nouveau chien dont la tête est déportée sur la gauche. Le bassinet et la batterie sont également supprimés et l'emplacement du bassinet est bouché par une pièce d'acier rapportée. Une masselotte soudée sur le canon remplace l'ancienne lumière dont l'emplacement est bouché. Le reste des garnitures du 1822 à silex est conservé tel quel, cela permet également d'obtenir une arme moderne à moindre frais. Le canon est par contre alésé au calibre de 17,6 mm et on indique ce changement de calibre par l'inscription C de 17,6 sur le côté du canon. Enfin une hausse fixe et un guidon sont fixés sur le canon, accessoires bien inutiles d'ailleurs quand on sait que la vocation de ce type d'arme est le tir à bout portant voire à bout touchant.

A partir de 1860 une dernière modification intervient sur les pistolet modèle 1822T il s'agit de la mise en rayure du canon. On profite de cette modification pour alésé à nouveau le canon qui passe à 17,7 mm et on indique ce changement de calibre par l'inscription C de 17,6 A sur le côté du canon, A pour alésé. Le guidon adopte une embase circulaire qui permet de reconnaitre du premier coup d'oeil les armes mises au standard 1822T bis. La baguette est changée car dorénavant les cartouches fournies avec le pistolet sont celles du fusil et la charge de poudre est bien evidemment inadaptée. Le godet de la baguette sert donc de mesure pour ôter l'excédent de poudre de la cartouche avant utilisation dans le pistolet.
On peut donc distinguer 2 armes du système 1822T:
* les pistolets modèle 1822 anciennement à silex transformés à percussion,
* les pistolets modèle 1822T construits neufs.
La transformation T bis s'applique donc à ces deux modèles.
Dernière arme de poing mono-coup de la cavalerie le 1822T bis fut remplacé par une arme moderne, le révolver modèle 1873 qui fera la longue carrière qu'on lui connait.

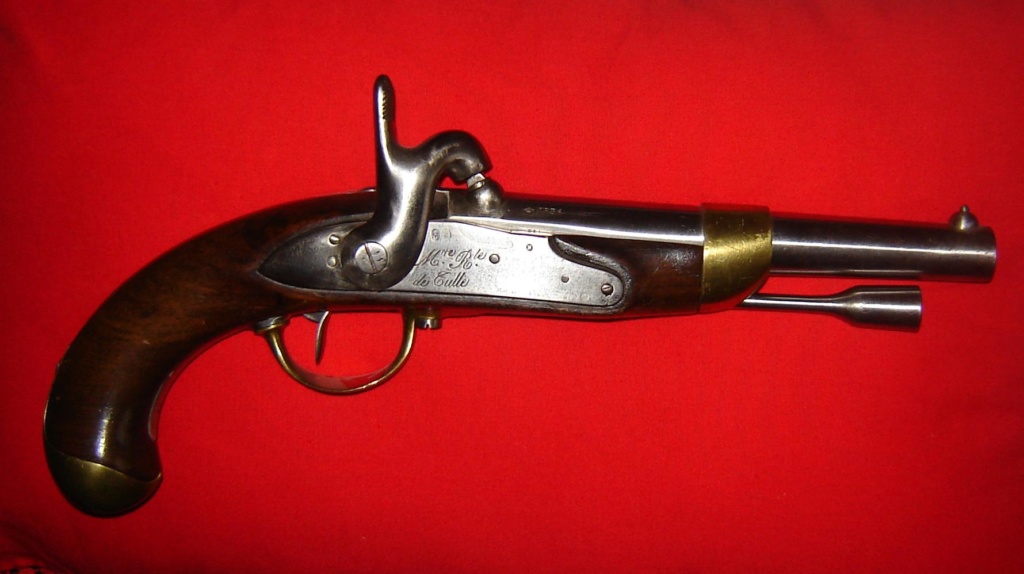

                                                    Pistolet Modèle 1822 T Bis
Pistolet à silex Mle 1822 fabriqué par la Manufacture Royale de Tulle en 1836
- T- Transformé à percussion par la Manufacture de ST Etienne
- Bis - Transformation Bis en 1861 - Rayures du canon.


PISTOLET DE CAVALERIE MODELE 1822 TBIS - REEDITION 1_212

Platine Manufacture Royale de Tulle
PISTOLET DE CAVALERIE MODELE 1822 TBIS - REEDITION 217

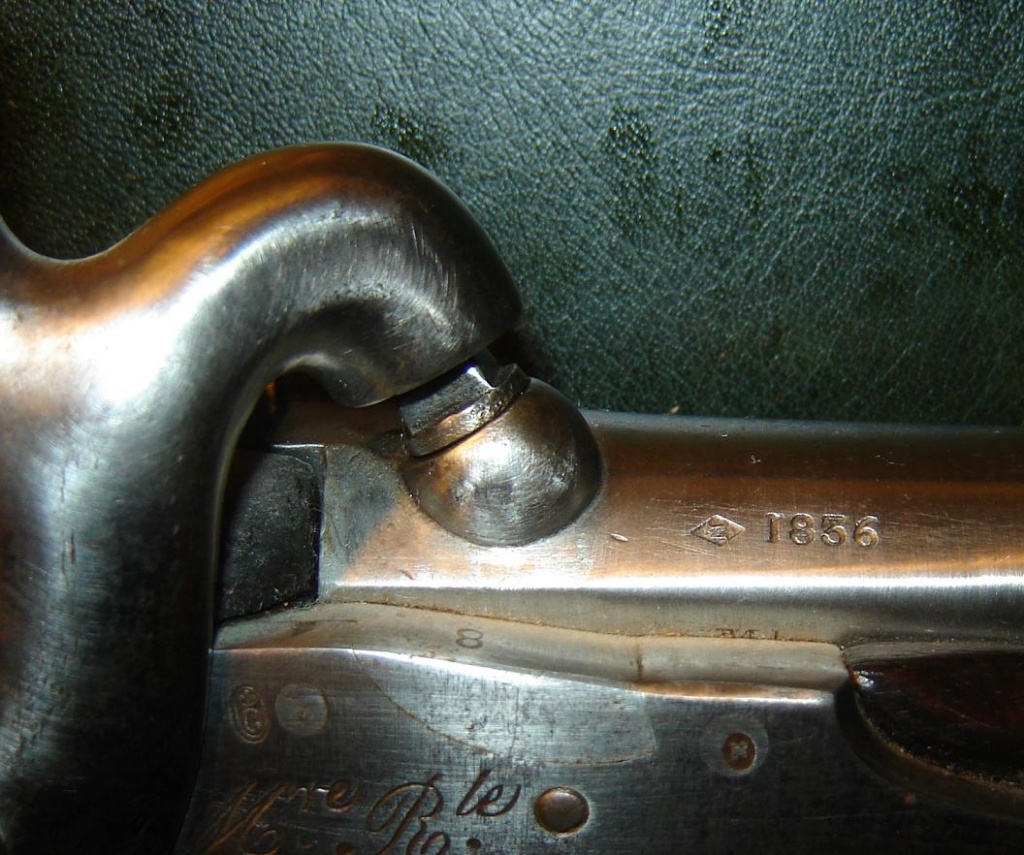

Année de fabrication 1836
PISTOLET DE CAVALERIE MODELE 1822 TBIS - REEDITION 315
Baguette au numéro
PISTOLET DE CAVALERIE MODELE 1822 TBIS - REEDITION 414

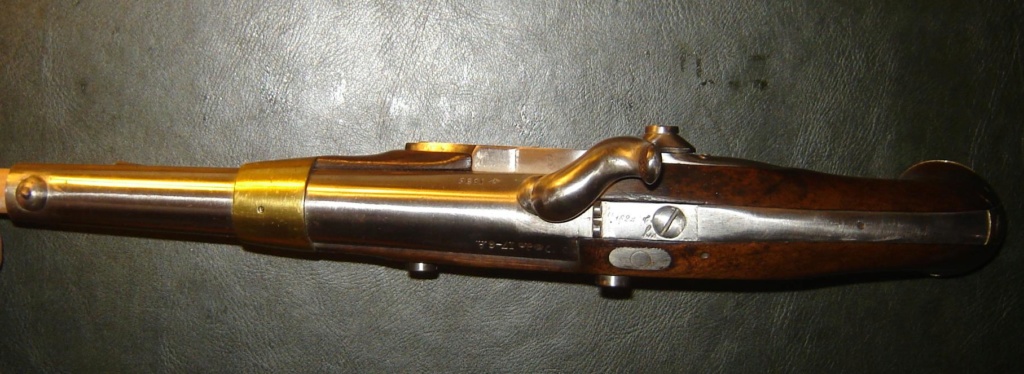

Vue du dessus avec renfort
PISTOLET DE CAVALERIE MODELE 1822 TBIS - REEDITION 512
Queue de culasse Mle 1822 T Bis
PISTOLET DE CAVALERIE MODELE 1822 TBIS - REEDITION 613

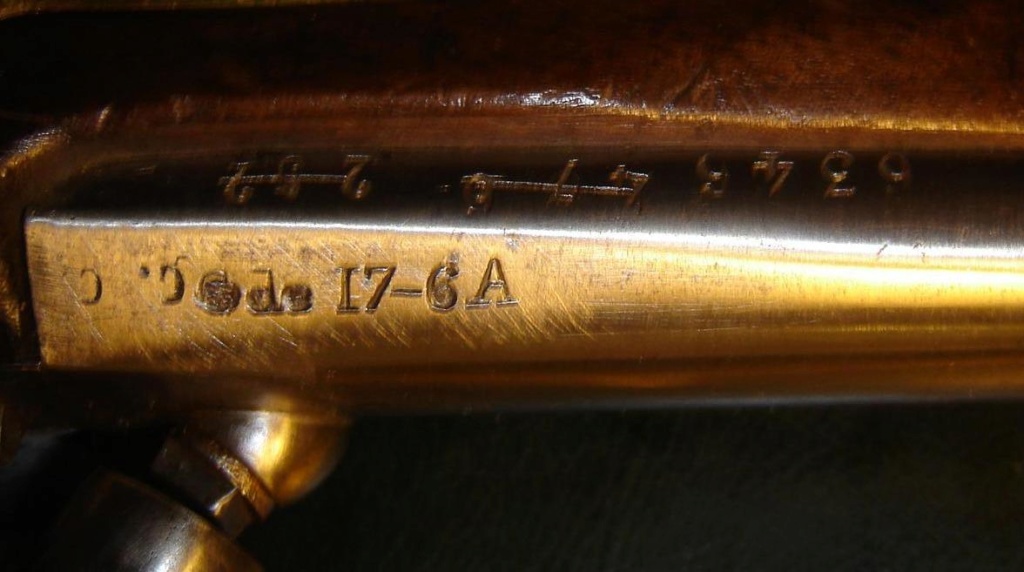

Canon de 17.6
PISTOLET DE CAVALERIE MODELE 1822 TBIS - REEDITION 714
Bois matriculé 476  6346   252
PISTOLET DE CAVALERIE MODELE 1822 TBIS - REEDITION 812
Différents chiffres
PISTOLET DE CAVALERIE MODELE 1822 TBIS - REEDITION 1013
Intérieur platine
PISTOLET DE CAVALERIE MODELE 1822 TBIS - REEDITION 1111
PISTOLET DE CAVALERIE MODELE 1822 TBIS - REEDITION 1214
1861 Année de transformation
PISTOLET DE CAVALERIE MODELE 1822 TBIS - REEDITION Aa11
Pièces
PISTOLET DE CAVALERIE MODELE 1822 TBIS - REEDITION Pizoce10

Toutes les garnitures marquées  P.N. et pièces métallique au n° 252 ou 6346.
470 252 est le n° d'origine remplacé par le n° 6346.

A titre informel, la numérotation  sur les armes françaises a été réglementée par Décret Impérial en 1866.
Les chiffres posés sur les armes antérieures à cette date sont des numéros de suivi dit de correction, de transformation ou de réparation. Il est avéré que certaines armes portent plusieurs numéros barrés ou non . Des registres conservés aux archives militaires attestent cette pratique. Cette numérotation servait simplement à ne pas mélanger les pièces au cours du montage......!

.


_________________
Devise du Souvenir Français :

A NOUS LE SOUVENIR !
A EUX L'IMMORTALITE !


Dernière édition par MARGOUILLAT2 le Sam 8 Fév 2020 - 9:37, édité 2 fois
Revenir en haut Aller en bas
jeanphilippe9623
Général de Brigade
Général de Brigade
jeanphilippe9623


Nombre de messages : 905
Age : 56
Localisation : idf
Thème de collection : cavalerie française,us ww2,Algerie
Date d'inscription : 10/11/2014

PISTOLET DE CAVALERIE MODELE 1822 TBIS - REEDITION Empty
MessageSujet: Re: PISTOLET DE CAVALERIE MODELE 1822 TBIS - REEDITION   PISTOLET DE CAVALERIE MODELE 1822 TBIS - REEDITION EmptySam 2 Mai 2020 - 18:18


Bonjour

C'est sympa merci du partage PISTOLET DE CAVALERIE MODELE 1822 TBIS - REEDITION 30243

JP
