 sitogoniomètre WW1?

Aller en bas
AuteurMessage
Mériadec
Général d'Armée
Général d'Armée
Mériadec

Nombre de messages : 1636
Localisation : Paris
Thème de collection : WW1
Date d'inscription : 11/06/2014

sitogoniomètre WW1? Empty
MessageSujet: sitogoniomètre WW1?   sitogoniomètre WW1? EmptyDim 19 Juin 2016 - 16:38

Bonjour,

J'aimerai avoir votre aide afin de dater ce sitogoniomètre trouvé en brocante.  j'ai vue qu'il existait plusieurs modèles...

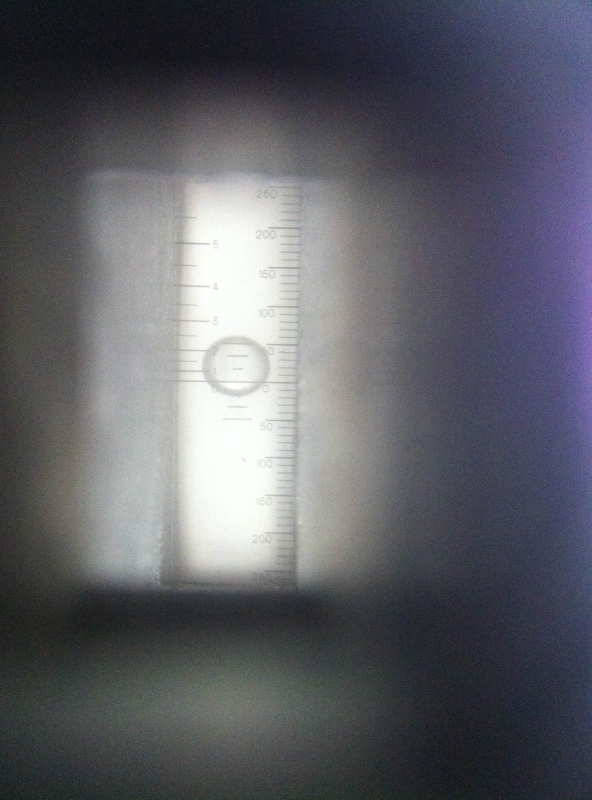

J'ai pris en photo ce que l'on peut voir dedans.

merci


Bon dimanche

PS: si vous avez une estimation également.

sitogoniomètre WW1? Img_5316
sitogoniomètre WW1? Img_5315
sitogoniomètre WW1? Img_5312
sitogoniomètre WW1? Img_5313
sitogoniomètre WW1? Img_5314
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur
Crevette

Nombre de messages : 35410
Age : 64
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

sitogoniomètre WW1? Empty
MessageSujet: Re: sitogoniomètre WW1?   sitogoniomètre WW1? EmptyDim 19 Juin 2016 - 16:46

Bonjour,
il s'agirait effectivement du mle 1911:
http://compassmuseum.com/geo/geo_f4.htm
Cordialement,
CG
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
Mériadec
Général d'Armée
Général d'Armée
Mériadec

Nombre de messages : 1636
Localisation : Paris
Thème de collection : WW1
Date d'inscription : 11/06/2014

sitogoniomètre WW1? Empty
MessageSujet: Re: sitogoniomètre WW1?   sitogoniomètre WW1? EmptyDim 19 Juin 2016 - 17:20

Merci crevette pour cette réponse. Content de savoir qu'il est bien de 1911 et pas après!
Revenir en haut Aller en bas
fox68
Caporal
Caporal
fox68

Nombre de messages : 77
Age : 30
Localisation : alsace
Thème de collection : Un peu de tout avec un petit faible sur le piégeage
Date d'inscription : 10/03/2007

sitogoniomètre WW1? Empty
MessageSujet: Re: sitogoniomètre WW1?   sitogoniomètre WW1? EmptyDim 19 Juin 2016 - 22:14

Bonjours,
ah quoi sert cet instrument précisément?
Revenir en haut Aller en bas
Sgt-Barba
Général de Division
Général de Division
Sgt-Barba

Nombre de messages : 1482
Localisation : Face cachée de la Lune
Thème de collection : Divers
Date d'inscription : 17/02/2014

sitogoniomètre WW1? Empty
MessageSujet: Re: sitogoniomètre WW1?   sitogoniomètre WW1? EmptyDim 19 Juin 2016 - 22:58

Bonsoir,
http://www.larousse.fr/dictionnaires/francais/sitogoniom%C3%A8tre/72968
Cordialement.
Revenir en haut Aller en bas
fox68
Caporal
Caporal
fox68

Nombre de messages : 77
Age : 30
Localisation : alsace
Thème de collection : Un peu de tout avec un petit faible sur le piégeage
Date d'inscription : 10/03/2007

sitogoniomètre WW1? Empty
MessageSujet: Re: sitogoniomètre WW1?   sitogoniomètre WW1? EmptyDim 19 Juin 2016 - 23:06

Merci a vous!
Revenir en haut Aller en bas
Invité
Invité



sitogoniomètre WW1? Empty
MessageSujet: Re: sitogoniomètre WW1?   sitogoniomètre WW1? EmptyDim 19 Juin 2016 - 23:22

salut
voilà ce que j'ai pu glaner sur le sujet

Le sitogoniomètre comportant la table de tir au verso et effectivement d'artilleur, il s'agit du Mle 1911. Concernant le sitogoniomètre d'après le site sur les boussoles déjà mentionné, il est dit " Instrument permettant de mesurer les angles dits de site, c'est-à-dire l'élévation d'une cible dans un plan vertical par rapport à l'observateur, en plus des angles azimutaux dits aussi de gisement considérés dans un plan horizontal. La boussole intégrée ne donne qu'une valeur très approximative.
Il fut inventé en 1910 par Gilbert GARNIER, (1874-1964) alors qu'il était affecté aux Ateliers et Arsenaux de Puteaux (APX). Cet instrument était appelé sitogoniomètre car il combinait un sitomètre et une boussole. Il servait à pointer une pièce d'artillerie. Celui-ci était destiné au canon de 75 mm, modèle 1897. Il fut produit entre autres par les sociétés HUET, MORIN, LEMAIRE et SECRÉTAN. Il a existé au moins quatre versions de l'échelle des angles d'azimut: en millièmes (0-500 et 0-800), en décigrades (0-500) et avec une échelle spéciale permettant d'estimer la dérive des projectiles

il existe plusieurs modèles de sitogoniomètre militaire et ils ont tous une boussole.

Le sitogoniomètre est propre au matériel de 75.

Le sitogoniomètre APX Mle 1911 est propre à l'obus à balles de 75 à charge normale. sa graduation étant en rapport de l'obus.

Le modèle 1911 permet la mesure de la dérive du canon de 75 au moyen de son micromètre gradué en plateau et tambour.

Le sitogoniomètre Mle 1916 possède des graduations en millièmes et en décigrades.
calcul angle de site et écarts angulaires.

Le sitogoniomètre octant Mle 1922 est gradué comme le Mle 1916 mais portant les millièmes à 800 (500 décigrades).

Cet appareil est encore présent dans les manuels jusqu'au début de la deuxième guerre mondiale.

Il faut également tenir compte que l'I.G.N. a utilisée ces matériels, qui était fabriqué par Huet.

ludo
Revenir en haut Aller en bas
Mériadec
Général d'Armée
Général d'Armée
Mériadec

Nombre de messages : 1636
Localisation : Paris
Thème de collection : WW1
Date d'inscription : 11/06/2014

sitogoniomètre WW1? Empty
MessageSujet: Re: sitogoniomètre WW1?   sitogoniomètre WW1? EmptyDim 19 Juin 2016 - 23:31

merci pour ces infos dornegat!
Revenir en haut Aller en bas
Vellave43
Soldat
Soldat


Nombre de messages : 18
Age : 52
Localisation : Bourg-la-Reine
Thème de collection : Contemporain français et étranger
Date d'inscription : 11/03/2020

sitogoniomètre WW1? Empty
MessageSujet: Re: sitogoniomètre WW1?   sitogoniomètre WW1? EmptyJeu 4 Juin 2020 - 17:49

Ces réponses sentent beaucoup la théorie mais bien peu la pratique.
Le sitogoniomètre permet à un observateur d'artillerie déterminer rapidement les angles dont il a besoin soit pour régler un tir, soit pour faire une topographie rapide de l'endroit où il se trouve afin, par exemple, d'en faire un croquis expédié. Il permet aussi à un officier de reconnaissance de vérifier la valeur des masques qui sont devant lui afin d'installer sa pièce ou sa batterie pour déterminer s'ils seront une gène pour son tir et s'ils pourront notamment être source d'écrêtements. Il permet enfin de déterminer rapidement les dénivelés entre deux points. Il a donc deux fonctions, déterminer les angles horizontaux sur un "paysage" (goniomètre), échelle étendue, ou des angles verticaux par rapport à l'horizontale (sitomètre), échelle à bulle.

Il s'emploie en superposant les échelles vues de l'oeil droit avec le terrain, vu de l'oeil gauche ou vice-versa, dépendant de l'oeil directeur. Il faut donc s'efforcer de garder les deux yeux ouverts pour pouvoir l'utiliser. Pour mesurer un site, il faut en plus stabiliser le milieu de la bulle sur le zéro et procéder à la lecture comme ci-dessus. Le sitogoniomètre Mle 1911 est entièrement adapté pour le canon de 75 mm. Le sitogoniomètre Mle 1924 est destiné à tous les travaux d'artillerie. Il est gradué en grades. La version modifiée en 1929 est graduée en millièmes. Le matériel est resté en service dans l'armée française jusqu'en 1990 environ mais il peut être encore utilisé au niveau des équipes de reconnaissance des batteries de tir.
