Bonjour,

Je vous présente un projet réalisé en 2012 par mes soins, la création d'une arbalète en bois et fer.

Le mécanisme est fonctionnel et voici les caractéristiques:

Taille: 76 cm 5
Poids: 3kg environ
Temps passé: 3 jours


Voici d'où le projet part, un schéma sans grande complexité réalisé à main levé:

Réalisation: Arbalète médiévale P8160227 Réalisation: Arbalète médiévale P8160228

Et où il se termine:

Réalisation: Arbalète médiévale P8190327 Réalisation: Arbalète médiévale P8190328 Réalisation: Arbalète médiévale P8190329 Réalisation: Arbalète médiévale P8190330



Commençons ! Smile


Donc pour commencer, je me munie d'une poutre en bois léger à la taille voulue:


Réalisation: Arbalète médiévale P8160213 Réalisation: Arbalète médiévale P8160214


Un coup de ponçage manuel afin d'enlever les risques de s'enfoncer une écharde dans les mains:

Réalisation: Arbalète médiévale P8160217 Réalisation: Arbalète médiévale P8160218


Création de la "bouche" de l'arbalète où sera emboité l'arc, découpage de la forme finale de l'arbalète et ponçage afin d'harmoniser les formes

Réalisation: Arbalète médiévale P8160219

Réalisation: Arbalète médiévale P8160220 Réalisation: Arbalète médiévale P8160221 Réalisation: Arbalète médiévale P8160222


Création de l'encoche pour la main:

Réalisation: Arbalète médiévale P8160225


Schéma d'étude du cordage:

La fixation ce fait avec une corde circulaire que l'on plis de façon à faire demi cercle sur deux niveaux, ont fixe les bouts du cordage de manière à faire une boucle de chaque cotes qui acceuilleront l'arc


Réalisation: Arbalète médiévale 12362710

(Sur le shéma) Le rouge=corde, bleu=fixation, jaune=arc

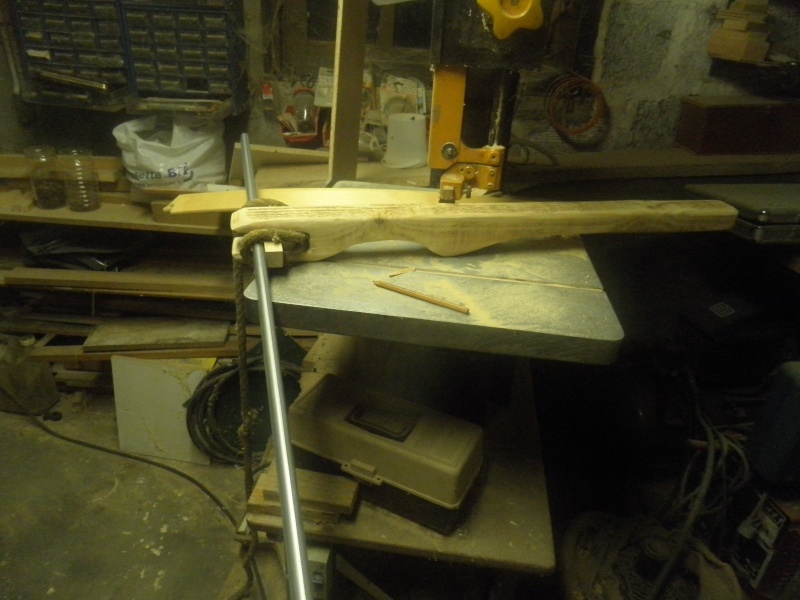

Réalisation de l'encoche pour la main porteuse et simulation du cordage: le cordage sera plus sérré, la cale qui sépare l'arc du cordage sera découpé et moins visible, la cale de séparation sera cloué (clou planté du bas).

Réalisation: Arbalète médiévale P8170213

Réalisation: Arbalète médiévale P8170310

Réalisation: Arbalète médiévale P8170212

Réalisation du mécanisme et autres parties en faire:

Réalisation: Arbalète médiévale P8190313

La barre de lancement (gachette), l'étrier, l'arc (les encoche sont faites),

Réalisation: Arbalète médiévale P8190310 Réalisation: Arbalète médiévale P8190311 Réalisation: Arbalète médiévale P8190312
Réalisation: Arbalète médiévale P8190314

Réalisation: Arbalète médiévale P8190315 Réalisation: Arbalète médiévale P8190316 Réalisation: Arbalète médiévale P8190317
Réalisation: Arbalète médiévale P8190318

Réalisation: Arbalète médiévale P8190319

L’arbalète est fini, plus qu'a teindre et patiner:

Réalisation: Arbalète médiévale P8190320

Réalisation: Arbalète médiévale P8190321

Après teinte et usure:

Réalisation: Arbalète médiévale P8190322

Réalisation: Arbalète médiévale P8190323

Réalisation: Arbalète médiévale P8190324


Et voilà une belle arbalète en bois ! ^^
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur
Crevette


Nombre de messages : 43678
Age : 67
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Réalisation: Arbalète médiévale Empty
MessageSujet: Re: Réalisation: Arbalète médiévale   Réalisation: Arbalète médiévale EmptyMar 28 Juil 2015 - 16:55

Bonjour,
très belle réalisation, bravo!
Cordialement,
CG
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r


Nombre de messages : 4652
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Réalisation: Arbalète médiévale Empty
MessageSujet: Re: Réalisation: Arbalète médiévale   Réalisation: Arbalète médiévale EmptyMar 28 Juil 2015 - 16:56

Merci et merci de m'avoir bien aidé sa conception ici même ! Smile
