 Fusil transformé à tabatière en 1867.

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Crevette
Administrateur
Administrateur


Nombre de messages : 22730
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Fusil transformé à tabatière en 1867.   Lun 15 Sep 2014 - 10:59

Bonjour,
il arrive parfois de trouver un fusil militaire transformé chasse dont le canon a été raccourci et parfois même changé.

C'est le cas de ce fusil 1854 de la Garde Impériale, transformé règlementairement à tabatière puis modifié chasse dans les années 1880 certainement.




Le bois a un peu souffert comme bien des tabatières et a été raccourci, le canon a été remplacé par un canon belge en calibre 12:


Le calibre 12 correspond presque exactement au calibre de 18 original, mais sans les rayures.
Les cartouches ont le même profil et le quasiment même culot.
C'est donc invisible sans regarder les marquages et dans le canon!

Marquages belges du canon:


Beau marquage français de la plaque de couche:


Comme bien souvent, la finition est banale, presque bâclée!
Le conserver dans cet état n'apporterait pas grand-chose, sauf si on s'intéresse en particulier aux armes transformées chasse ou s'il s'agit d'un fusil de famille.

Comme le canon mesure exactement la longueur du fusil de dragon 1853, l'idée m'est venue d'en faire un fusil de dragon 1853/67.

D'abord il faut rallonger le bois avec une enture:


Mise en forme:


Teinture et collage:




Il manque l'embouchoir, je devrais en recevoir cet hiver.
En même temps je referai un guidon.
Je devrais également recevoir cet hiver le pontet en laiton, mais la plaque de couche restera en fer avec son beau marquage.
Le tenon de baïonnette est refait ainsi que la bretelle.
L'anneau grenadière du bas manquant est changé contre un complet, celui du haut refait en fil de fer:




Certaines pièces mécaniques ont été cassées, remplacées par de vilains bricolages, comme le verrou de culasse, sa vis, le percuteur et son ressort:


Voici les pièces telles qu'elles devraient être:


Il faut donc tailler dans la masse un verrou, modifier une vis et refaire un percuteur au tour:

La longueur totale est calculée avec 1 mm de plus environ, c'est à ajuster lors de la mise en place.

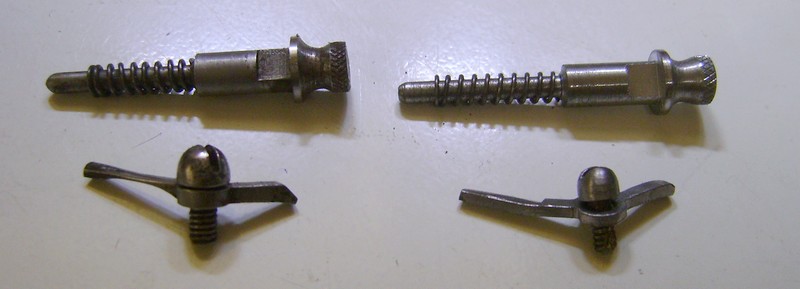

Voici ces pièces refaites correctement, avec un ressort adéquat:

A gauche ce sont les originaux.

Comme la hausse à feuillet mobile a été supprimée, il faut en refaire une autre:

Elle provient d'une petite série (ou d'un essai?) réalisé par SERRMI.

Ensuite marquer les distances de tir:




Et la souder à l'étain comme c'était le cas de l'originale:

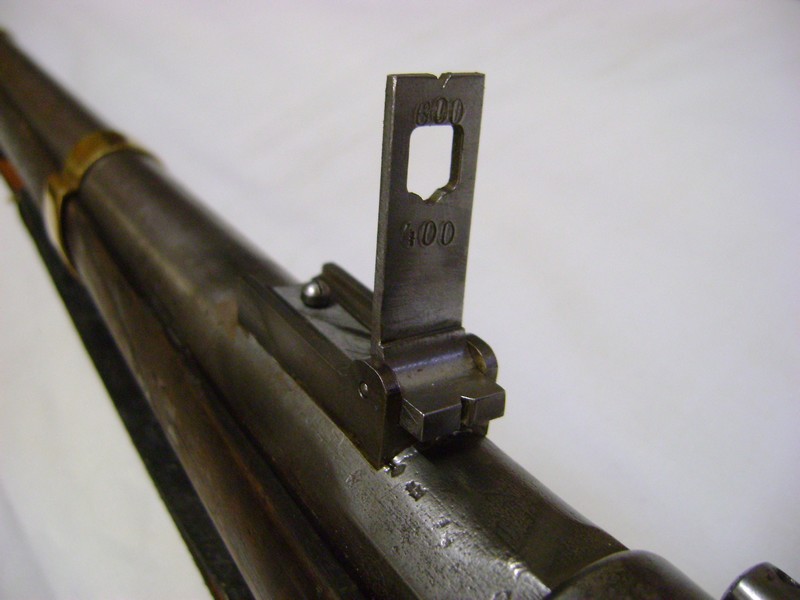

Pièces mécaniques et hausse en place:

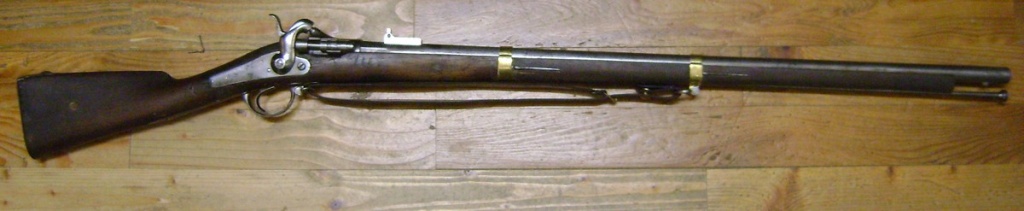

Voici le résultat, il ne manque que l'embouchoir que je devrais avoir cet hiver:


En compagnie d'une carabine de chasseurs mle 1859 modifiée elle aussi à tabatière en 1867, mais parfaitement authentique et conforme:


Voilà, ce n'est certes pas un véritable fusil de dragon, mais il a une allure visuelle plus convenable.

Maintenant j'ai encore quelques fusils transformés chasse et raccourcis plus ou moins heureusement...

L'un d'eux a une longueur de canon qui correspond parfaitement au mousqueton de gendarmerie 1854 et 1857 Rolling Eyes
Certes c'était à l'origine un beau et peu courant fusil 1840 bien marqué, mais je sens qu'il va devenir un prototype de 1854 de gendarmerie!

Un autre a une longueur de canon qui correspond parfaitement au mousqueton d'artillerie 1829T.
A l'origine c'était un fusil 1842, pourquoi ne pas en faire un autre prototype de mousqueton d'artillerie 1842 What a Face

Bien entendu, il ne ressembleront à rien de connu ni de conforme, tout au plus ils auront une allure plus convenable.
De toutes façons ces fusils raccourcis ne peuvent servir à rien d'autre que de réservoir de pièces détachées: platine, visserie, quelques garnitures et c'est tout.
Les canons sont inutilisables à moins de trouver de quoi les rallonger, ou carrément les changer.
Pareil pour les crosses.
Cordialement,
CG
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
mickael
Soldat
Soldat


Nombre de messages : 8
Age : 36
Localisation : 91
Thème de collection : sabre , revolver , pistolet , fusil .
Date d'inscription : 03/09/2014

MessageSujet: Re: Fusil transformé à tabatière en 1867.   Lun 15 Sep 2014 - 11:19

beau boulot il a fier allure maintenant .

entre les deux fusil sur ta dernière photo on peut voire sur ce qui doit être une charnier un ressort sur l'axe de celui du haut qui n'est pas sur celui du bas , c'est du a un mécanisme de tabatière différent ou a un manque ?
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur


Nombre de messages : 22730
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Re: Fusil transformé à tabatière en 1867.   Lun 15 Sep 2014 - 12:03

C'est un ressort qu'il faut que je remette, il permet à la culasse de reprendre sa position initiale après extraction de l'étui.
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
recce
Sergent
Sergent


Nombre de messages : 146
Age : 85
Localisation : belgique Limbourg
Thème de collection : Insignes militaire et sable, casque Adrians
Date d'inscription : 21/11/2010

MessageSujet: Re: Fusil transformé à tabatière en 1867.   Dim 21 Sep 2014 - 18:15

Bonsoir Monsieur Crevette.

Je vous admire beaucoup pour la réparation d'experts. un très grand bravo. Je regarde toujours à la recherche de vos réparations Je dis bravo MONSIEUR Very Happy Crevette.
Cordialement de Belgique.

Recce Urbain
Revenir en haut Aller en bas
Aldebaran
Aspirant
Aspirant


Nombre de messages : 274
Localisation : Pays de Bade
Thème de collection : France-Allemagne XIXe et WW1
Date d'inscription : 08/12/2012

MessageSujet: Re: Fusil transformé à tabatière en 1867.   Ven 30 Jan 2015 - 12:28

Bonjour,

encore une restauration astucieuse et bien faite! Bravo! Vivement les prochains post!

Aldebaran
Revenir en haut Aller en bas
panzer1
Major
Major


Nombre de messages : 227
Localisation : france
Thème de collection : france 40 et bataille de normandie
Date d'inscription : 11/07/2013

MessageSujet: Re: Fusil transformé à tabatière en 1867.   Ven 30 Jan 2015 - 12:32

bjr
quel beau travail comme d hab !!
bravo un de plus de sauver
yann
Revenir en haut Aller en bas
dbiker
Je fais partie des murs
Je fais partie des murs


Nombre de messages : 5948
Age : 71
Localisation : vendée
Thème de collection : armes Fr. 19ème, Japon, Couteaux US ww2 et + si affinité
Date d'inscription : 09/10/2011

MessageSujet: Re: Fusil transformé à tabatière en 1867.   Lun 2 Fév 2015 - 17:24

Quel plaisir de revoir cette excellente restauration.
Et ce n'est plus un simple bricolage mais un vrai travail d'artisan amoureux de son sujet.
C'est très motivant.
Merci pour ce reportage photo
Revenir en haut Aller en bas
Touille
Caporal
Caporal


Nombre de messages : 80
Age : 26
Localisation : Angers - Bordeaux
Thème de collection : armes et objets militaires de fouille
Date d'inscription : 04/08/2013

MessageSujet: Re: Fusil transformé à tabatière en 1867.   Mar 3 Fév 2015 - 9:34

Bonjour,

Je suis admiratif de votre travail !
Comment travaillez-vous vos enture ? Défonceuse ?
J'avais adapté une reproduction de crosse (à la base pour un 1777 ANIX Paki) pour un 1822 T bis sans outillage particulier il y a quelques années. J'en garde le souveir d'un travail fort long et très fastidieux dans ses ajustements ...
Je cherche des magasins vendant du bois pour pouvoir faire également ce genre de travaux mais grosse galère sur Bordeaux ...

Cordialement,
Touille
Revenir en haut Aller en bas
Arthur
Modérateur
Modérateur


Nombre de messages : 18258
Age : 60
Localisation : LANAYE (Belgique)
Thème de collection : Baionnettes et poignards
Date d'inscription : 27/02/2009

MessageSujet: Re: Fusil transformé à tabatière en 1867.   Mar 3 Fév 2015 - 9:45

Bonjour Christian

Ça a l'air d'un jeu d'enfant pour toi

Magnifique de voir cette transformation

Merci du partage.
Revenir en haut Aller en bas
http://arthur110256.skyrock.com/
Crevette
Administrateur
Administrateur


Nombre de messages : 22730
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Re: Fusil transformé à tabatière en 1867.   Mar 3 Fév 2015 - 9:50

J'avais trouvé des entures toutes faites qu'il suffisait d'ajuster.
Un menuisier peut en effet en faire avec des outils modernes.

Sinon j'en ai déjà fait à la main quand c'est vraiment spécial, par exemple pour une longue canardière XVIII°: rabot, gouges...

Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
Jean67
Lieutenant-Colonel
Lieutenant-Colonel


Nombre de messages : 799
Age : 48
Localisation : Region Nord-Est
Thème de collection : Tout ce qui me plait...
Date d'inscription : 14/03/2013

MessageSujet: Re: Fusil transformé à tabatière en 1867.   Mar 3 Fév 2015 - 10:16

Bonjour,
C'est toujours un plaisir de lire les articles de Christian.
Un travail particulierement soigné, avec l'art de nous laisser croire que c'est si simple que ça...bravo
Jean.
Revenir en haut Aller en bas
repsac
Je viens d'arriver !
Je viens d'arriver !


Nombre de messages : 2
Localisation : Le Mans
Thème de collection : 1870 et grande Guerre
Date d'inscription : 18/09/2015

MessageSujet: Re: Fusil transformé à tabatière en 1867.   Ven 18 Sep 2015 - 23:02

Bonsoir et bravo pour cette restauration !

J'ai moi même un fusil identique (mais de bonne longueur) que j'aimerais restaurer.

Comme vous, mon percuteur et la pièce qui le retient sont cassés ! No

Comment avez vous fait pour refaire cette pièce en "V" ? Pensez vous que cela soit "rechargeable" ?

Pour ce qui est du percuteur l'avez vous tourné vous même ?

En tout cas encore bravo, c'est une sacrée réussite !
