 Fabrication d'une baïonnette française préréglementaire.

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Crevette
Administrateur
Administrateur


Nombre de messages : 22771
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Fabrication d'une baïonnette française préréglementaire.   Mar 17 Sep 2013 - 15:03

Bonjour,
le 1° fusil réglementaire français est le mle 1717.

Auparavant chaque régiment, voire compagnie, se faisait fabriquer son propre armement.
D'où un manque d'homogénéité entre unités.

Pour les baïonnettes c'est pareil.

Voici la fabrication d'une de celles-ci, elle a déjà le système de fixation à douille de toutes les baïonnettes françaises des 250 ans à venir, mais encore la lame plate des baïonnettes bouchon précédentes.

Une baïonnette bouchon:


Le modèle à copier:



Fabrication.
Matières premières:


Un tube au diamètre extérieur du canon, d'une épaisseur allant de 1 à 2 mm.
Une barre de fer ou un autre tube assez épais.

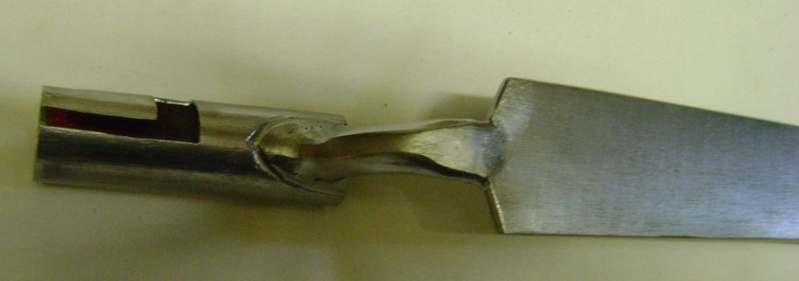

L'assemblage est fait, petit tube cintré et soudé, soudures limées:



Il faut tailler la fente en L de fixation:


Ca se fait à la scie, à la Dremel, peu importe pourvu qu'elle soit au bon emplacement!
C'est le guidon qui fait office de tenon de fixation.


A la lime et à la Dremel je fais la petite moulure dite "pièce de pouce", c'est pas obligé mais c'est plus beau:


Sur l'extérieur du coude je fais 3 plats décoratifs à la lime. Pareil c'est facultatif:



Pour la lame j'avais le choix entre 2 lames que je qualifierais de lames de sabres gadgets, mais c'est trop mince, trop étroit et trop chromé, et du fer plat.
J'ai opté pour cette dernière solution, du 4 x 40 mm, une penture de porte.
C'est pour ça qu'elle a un trou carré.
Je dessine à la pointe à tracer les contours:




Découpage à la scie et/ou à la disqueuse, les tranchants sont amorcés:

A la scie c'est fastidieux mais nécessaire pour le talon.
A la disqueuse c'est rapide mais faites ça dehors car ça envoie de la poussière de métal partout!



Un premier passage au papier de verre:




Voilà les deux parties prêtes à être assemblées:




C'est assemblé; reste à souder:


Après soudure, elles seront limées pour qu'on ne les voie plus.


Un petit carré est découpé pour boucher le trou.
Ses bords et ceux du trou sont chanfreinés pour que la soudure aille assez profondément:


Il est enfoncé dans le trou, soudé en place et la soudure est limée.



Voilà le résultat final après un bref polissage:






Ce qui nous donne une belle préréglementaire pour moins de 5€ (prix de la penture), et qui surtout n'est disponible nulle part dans le commerce.
Peut-être aux USA, mais en comptant la valeur plus les frais de port, ça vaut bien la peine de bricoler pendant deux petites demi journées!
En plus ça tient chaud étant données les températures assez basses.

Les tranchants et la pointe seront émoussées pour ne risquer de blesser personne en reconstitution.
Cordialement,
CG
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
AntonioSnake
Aspirant
Aspirant


Nombre de messages : 306
Age : 26
Localisation : Lens
Thème de collection : US WW2
Date d'inscription : 10/09/2013

MessageSujet: Re: Fabrication d'une baïonnette française préréglementaire.   Mar 17 Sep 2013 - 15:30

Génial, super boulot que tu as réalisé là !! Félicitations !

Antonio
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur


Nombre de messages : 22771
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Re: Fabrication d'une baïonnette française préréglementaire.   Mar 17 Sep 2013 - 16:54

Voilà sur mon 1717 reconstitué avec un bois refait, il lui manque encore le chien:




Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
D-Day
Je fais partie des murs
Je fais partie des murs


Nombre de messages : 5134
Age : 56
Localisation : St sérotin
Thème de collection : US ...Divers
Date d'inscription : 01/11/2011

MessageSujet: Re: Fabrication d'une baïonnette française préréglementaire.   Mar 17 Sep 2013 - 17:01

Bonjour,
Félicitation belle pièce ...
Respect et Honneur ..
Revenir en haut Aller en bas
nadyan
Adjudant
Adjudant


Nombre de messages : 159
Age : 35
Localisation : Perpignan
Thème de collection : Jeux de rôles, jeux Pc et wargame de figurines, lecture.
Date d'inscription : 27/02/2011

MessageSujet: Re: Fabrication d'une baïonnette française préréglementaire.   Mar 17 Sep 2013 - 17:06

Magnifique !!

Ptite question sur ton 1717, c'est pas un modèle à baguette bois à l'origine ?
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur


Nombre de messages : 22771
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Re: Fabrication d'une baïonnette française préréglementaire.   Mar 17 Sep 2013 - 17:27

Oui, le 1717 est à baguette bois à l'origine.
En 1741 il passe (en théorie) à la baguette fer.

La platine qui est montée dessus est un mle 1728 (différences: grand ressort de batterie et bride de bassinet).
Son canon vient d'un fusil de la marine car il a les ancres croisées du port de Toulon et un numéro de bord.

Il a été restauré en tant que 1717 et il servira en reconstitution.

Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
nadyan
Adjudant
Adjudant


Nombre de messages : 159
Age : 35
Localisation : Perpignan
Thème de collection : Jeux de rôles, jeux Pc et wargame de figurines, lecture.
Date d'inscription : 27/02/2011

MessageSujet: Re: Fabrication d'une baïonnette française préréglementaire.   Mar 17 Sep 2013 - 21:17

C'est marrant la soudure pour boucher le trou sur la lame, on dirait presque qu'n a voulu effacer un blason ^^
Revenir en haut Aller en bas
jchfab
Je fais partie des murs
Je fais partie des murs


Nombre de messages : 5938
Age : 57
Localisation : PROVENCE
Date d'inscription : 23/09/2008

MessageSujet: Re: Fabrication d'une baïonnette française préréglementaire.   Ven 27 Sep 2013 - 19:34

Impressionnant....JC.
Revenir en haut Aller en bas
bolton29
Membre d'honneur
Membre d'honneur


Nombre de messages : 2655
Age : 40
Localisation : brest
Thème de collection : collectionneur d'armes blanches
Date d'inscription : 05/11/2011

MessageSujet: Re: Fabrication d'une baïonnette française préréglementaire.   Mer 13 Nov 2013 - 12:59

toujours du tres beau travail !

merci christian
Revenir en haut Aller en bas
militaria01
Aspirant
Aspirant


Nombre de messages : 446
Age : 18
Localisation : Entre Lyon et Ambérieu en Bugey 01
Thème de collection : allemand ww2
Date d'inscription : 03/07/2013

MessageSujet: Re: Fabrication d'une baïonnette française préréglementaire.   Mer 13 Nov 2013 - 17:39

Super, j'adore cette réalisation I love you
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Fabrication d'une baïonnette française préréglementaire.   Mer 13 Nov 2013 - 17:50

Je me doutais bien que le Gaillard avait plus d'un  tours dans son Sac..moi qui suis un peu de la parti je dois dire que voilà une Très Très belle réalisation  ..Y aurait'il d'autre Trucs interessant que j'aurais loupé dans le meme Genre de Réalisation de ta Part ..? dans des anciens postes ..? Cordialment "V"
