 Restauration d'un sabre mle 1822 de cavalerie légère.

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
Crevette
Administrateur
Administrateur


Nombre de messages : 22751
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Restauration d'un sabre mle 1822 de cavalerie légère.   Sam 17 Aoû 2013 - 10:50

Bonjour,
voici d'abord l'état de ce sabre:












La poignée est en piteux état, le bois est complètement bouffé des vers.
La lame n'a qu'une patine assez soutenue.

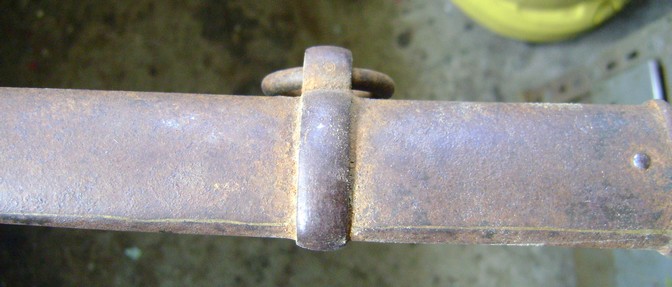

Le fourreau a une oxydation de surface.

En l"état il n'est pas vraiment présentable et tombe en poussière.
Une restauration s'impose.

1° partie: le démontage.

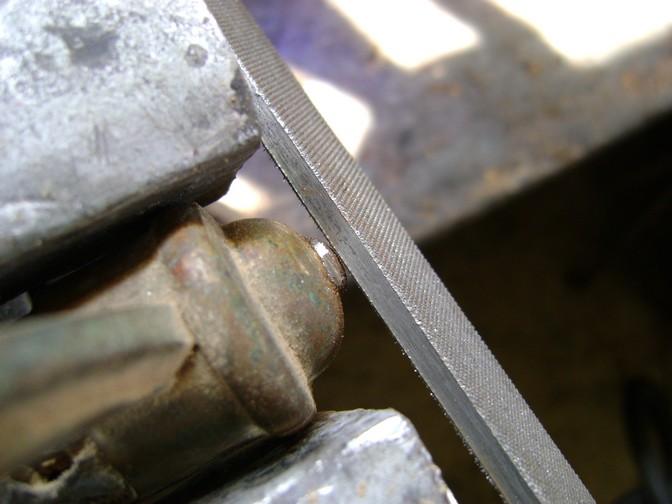

Limer le bouton de rivure sur son pourtour pour pouvoir démonter la poignée:

J'utilise une lime plate dont les bords ne sont pas striés.
Ca permet de limer le bouton avec un plat et de préserver la calotte des coups de lime.


Le bouton est limé sur son pourtour, la calotte n'est que très légèrement marquée, ça disparaîtra au polissage:



Le bois étant pourri, il ne peut plus servir de point d'appui.
Cette fois-ci je prends appui contre le bourrelet de calotte en le protégeant avec de la tôle de fer.
J'utilise une massette en bronze pour ne pas remater la soie:



Ca vient, quand la soie disparaît j'utilise un chasse goupille pour terminer:

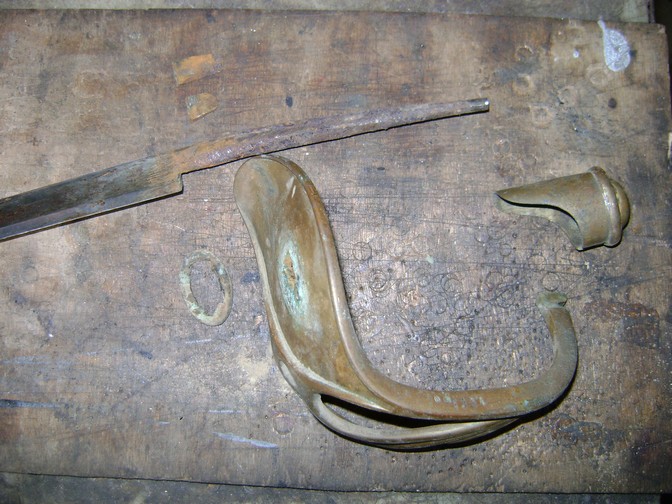

Voilà le résultat du démontage.
La basane pourra être réutilisée, le bois est en poussière, la ficelle des bourrelets est en morceaux et il ne reste que quelques centimètres du filigrane:


La monture et la soie.
La soie est curieusement taillée, ce qui décale la lame du côté talon. Bizarre mais d'origine!
Le plateau est assuré par deux éclisses de fer (en haut) qui le maintiennent sans jeu latéral.
La cravate de cuir (en bas) est présente mais devra être refaite:


Voilà pour le démontage, la suite viendra plus tard...
Cordialement,
CG
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
montagnard25
Modérateur
Modérateur


Nombre de messages : 3897
Age : 20
Localisation : morteau (haut-doubs)
Thème de collection : francais ww2 et indo
Date d'inscription : 06/07/2012

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Sam 17 Aoû 2013 - 11:09

salut,
bon courage , il devrait bien rendre après la restau. vivement la suite
cdlt;
valentin
Revenir en haut Aller en bas
http://estfranceenguerre.forums-actifs.com/
Crevette
Administrateur
Administrateur


Nombre de messages : 22751
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Sam 17 Aoû 2013 - 14:35

Une suite rapide.
Nettoyage et polissage léger des parties en bronze:


Avec une partie des objets du crime:
brosse rotative à brins souples, disque Matthys N°2 et pâte N°2, tampon de laine d'acier fin.
Manquent: brosse rotative sur touret pour dégrossir, un poil de Miror.
J'insiste sur la souplesse des brosses rotatives, des brins trop forts peuvent rayer le laiton!

J'ai volontairement zappé le disque N°1 avec sa pâte car c'est du bronze et ce n'était pas nécessaire.
J'ai également zappé le disque N°3 et sa pâte pour ne pas que ça brille de trop, comme ça c'est parfait.

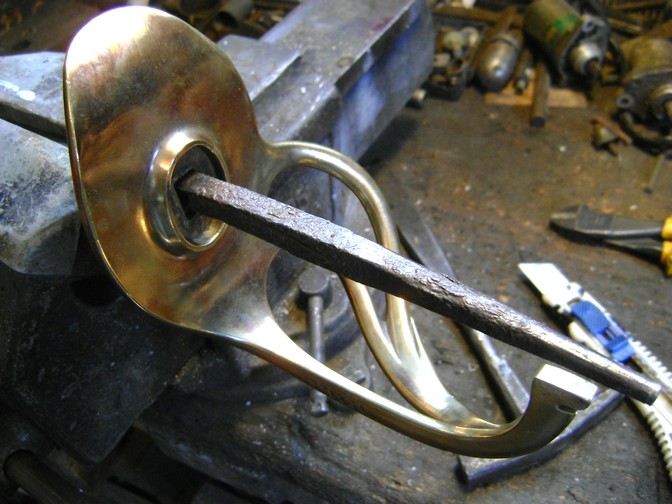

Léger nettoyage de la soie:

Habituellement je laisse les soies dans leur état d'origine, mais là c'était vraiment trop oxydé.
Un léger nettoyage à la brosse s'est donc imposé!
Remarquez au passage comment la soie est "enroulée" sur elle-même côté lame: vraiment curieux, je n'avais encore jamais vu ça!
Il n'y a aucun marquage sur cette lame, juste quelques poinçons sur la monture que j'essaierai d'identifier.
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
Crevette
Administrateur
Administrateur


Nombre de messages : 22751
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Sam 17 Aoû 2013 - 17:52

Hop, tout compte fait, encore un peu de travail en fin d'après midi.

Un morceau de bois (de je ne sais quoi...) est choisi dans les bouts de bois en stock:

Il a déjà la bonne forme et la bonne dimension.

La lame est passée à la brosse rotative.
A gauche c'est fait, à droite c'est à faire:


Le résultat est parfait:


Je termine au polissage:


Brosse et pâte N°1 car c'est de l'acier, puis brosse et pâte N°2.
Inutile de faire à la N°3 pour conserver un bel aspect:


En passant il faut toujours brosser et polir dans le sens de la longueur. Jamais dans le sens de la largeur!

Un montage à blanc pour le fun:


La bout de bois de la poignée est dégrossi au rabot électrique:


Puis fignolé à la ponceuse à bande:


L'emplacement où arrive la branche principale est creusé au ciseau à bois:

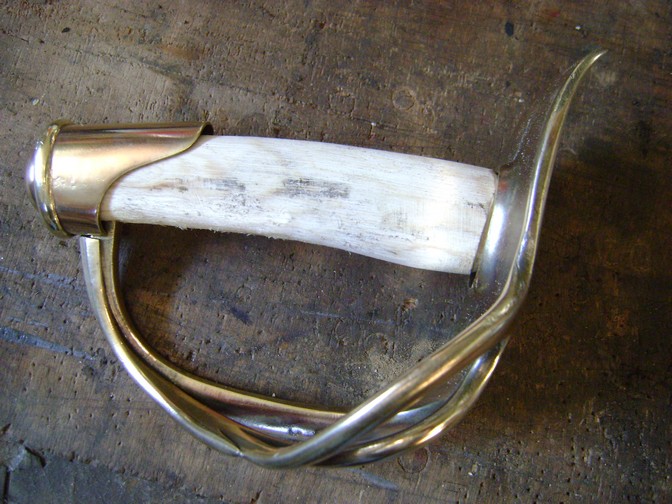

Montage à blanc pour vérifier tout ça:


Marquer l'emplacement où il faudra percer pour faire passer la soie:


Et pareil côté calotte:


Marquer où passera cette soie:



C'est pas dit que ce dernier marquage serv, mais ça ne mange pas de pain...
En effet il me semble que l'ancienne poignée (fusée) était faite en 2 demi-coquilles.
Vu le tracé courbe à percer, ça me semble logique!

Par contre la basane a rétréci ou a été bouffée, pas sûr qu'elle puisse resservir:


Limer l'encastrement de la fusée dans le plateau en tenant compte de l'épaisseur de la basane qui la recouvrira:


Voilà:

A demain!
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
montagnard25
Modérateur
Modérateur


Nombre de messages : 3897
Age : 20
Localisation : morteau (haut-doubs)
Thème de collection : francais ww2 et indo
Date d'inscription : 06/07/2012

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Sam 17 Aoû 2013 - 19:20

re,
et bien il rend super bien déjà. tu m'as déjà beaucoup surpris, mais tu me surprendras encore, bravo!
a bientôt
cdlt,
valentin

Revenir en haut Aller en bas
http://estfranceenguerre.forums-actifs.com/
Crevette
Administrateur
Administrateur


Nombre de messages : 22751
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Dim 18 Aoû 2013 - 10:51

Petite suite du matin.
Comme prévu, percer la soie en carré et en courbe est trop long à faire.
Conclusion je la coupe en deux et je creuse ces moitiés.
Après sciage en deux, il faut d'abord marquer l'emplacement à creuser:



Couper les bords du canal à la Dremel:


Après finissage au ciseau à bois, voilà le résultat:


Ensuite il suffit de recoller les deux demi coquilles et de recouvrir le tour de gaze collée à la colle à bois:




Ca séchera l'après midi, suite ce soir Very Happy
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
Crevette
Administrateur
Administrateur


Nombre de messages : 22751
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Dim 18 Aoû 2013 - 13:00

La colle a séché plus vite que prévu.
Comme je n'ai pas de ficelle du bon diamètre (1,5 mm), j'en fabrique en enroulant 2 morceaux plus fins ensemble.
Comme pour faire les filigranes: une extrémité serrée dans un étau et l'autre dans le mors d'une perceuse.
2 m seront nécessaires, attention ça rétrécit lors de l'enroulage:


Je repère où se passent les spires originelles:


Un petit trou est percé à chaque extrémité de la ficelle:


Enroulée serrée, la ficelle est collée aux extrémités dans chaque trou:


Ca sèche à nouveau...
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
elmichyan
Major
Major


Nombre de messages : 242
Localisation : Rhône Alpes
Date d'inscription : 01/09/2012

MessageSujet: Sujet: Restauration d'un sabre mle 1822 de cavalerie légère.   Dim 18 Aoû 2013 - 13:37

Bonjour.
Crevette , un véritable "ARTISTE" ,quelle patience et savoir faire , bravo Shocked Shocked
un plaisir de suivre les étapes de sa restauration .
cdt
Revenir en haut Aller en bas
DUCROT Sylvain
Aspirant
Aspirant


Nombre de messages : 264
Age : 28
Localisation : (01)
Thème de collection : militaria us: ww2, corée, vietnam
Date d'inscription : 03/07/2012

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Dim 18 Aoû 2013 - 13:40

bonjour

belle restauration comme toujours !!
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur


Nombre de messages : 22751
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Dim 18 Aoû 2013 - 14:14

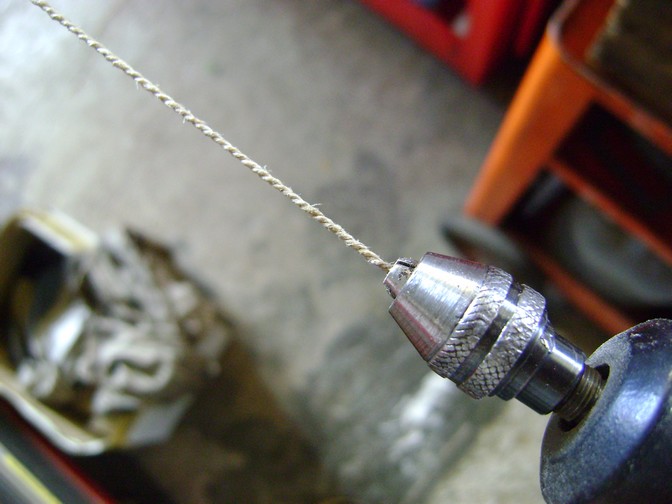

Fabrication du filigrane, un fil de laiton replié sur lui-même, une extrémité dans un étau:


L'autre dans le mandrin d'une perceuse, et on tourne très serré:


Pendant ce temps la basane avait été mise dans l'eau pour la ramollir.
Maintenant elle est mise en place autour de la fusée.
Pour combler le manque dû au rétrécissage j'ai intercalé une "rustine" en basane également pour combler la fente.
Mieux vaut réutiliser la basane d'origine que d'en refaire une nouvelle, et ça ne se verra pas trop je pense car ça se trouve du côté intérieur.
Le tout est mis en place mouillé et serré avec des spires de ficelles. Ca séchera comme ça:
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
mc
Maréchal
Maréchal


Nombre de messages : 2223
Localisation : Bretagne
Thème de collection : Armes blanches et décorations allemandes
Date d'inscription : 11/07/2012

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Dim 18 Aoû 2013 - 14:50

Comme d'habitude une superbe restauration, Crevette ! Et en direct en plus !
Revenir en haut Aller en bas
montagnard25
Modérateur
Modérateur


Nombre de messages : 3897
Age : 20
Localisation : morteau (haut-doubs)
Thème de collection : francais ww2 et indo
Date d'inscription : 06/07/2012

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Dim 18 Aoû 2013 - 15:24

je met mon transat en attendant le prochain épisode
Revenir en haut Aller en bas
http://estfranceenguerre.forums-actifs.com/
Crevette
Administrateur
Administrateur


Nombre de messages : 22751
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Dim 18 Aoû 2013 - 15:40

Pendant que ça sèche, je passe au fourreau.
Pour l'occasion je teste ce produit récupéré il y a une dizaine d'années, c'est ni plus ni moins de l'acide phosphorique:


Très efficace, utilisé pur avec de la grosse laine d'acier en frottage.
Par contre ça pue et c'est acide, donc gants caoutchoucs, lunettes et local aéré:



Toute la rouille superficielle est partie.
J'aurais pu continuer encore, mais j'en avais assez de respirer les vapeurs d'acide!

Un coup de brosse rotative là-dessus:



C'est déjà mieux, tous les points de rouille ont disparu.

Je termine par un polissage aux 3 pâtes, ça donne une belle patine et ça empêche la rouille de revenir.
On peut même tripoter avec des mains moites pendant des heures, rien n'y fait, ça reste propre et net:
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
Klaus Von Othioten
Administrateur
Administrateur


Nombre de messages : 5520
Age : 25
Localisation : XV.AK (mot.) - 6.40
Thème de collection : Documents Allemands
Date d'inscription : 02/04/2009

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Dim 18 Aoû 2013 - 16:27

Vraiment intéressant !

Ce n'est pas du tout mon domaine, mais c'est plaisant de suivre du beau boulot comme ça !
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur


Nombre de messages : 22751
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Lun 19 Aoû 2013 - 9:18

Reprise du travail.

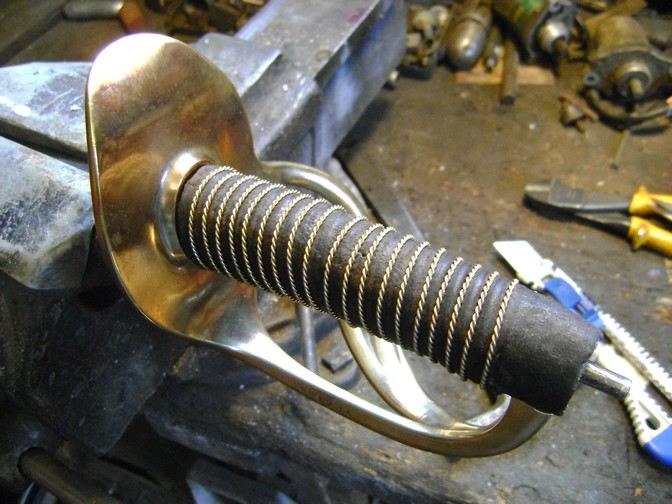

Enrouler serré le filigrane autour de la fusée.
Comme pour la ficelle, faire un trou de départ et un trou d'arrivée dans lesquels viendront d'encastrer les extrémités du filigrane:


Tailler une nouvelle cravate en cuir selon les dimensions de l'ancienne:


Remonter le tout:







On voit sur cette dernière photo que la soie dépasse trop de la calotte pour faire un beau bouton de rivure.
Je la meule donc d'environ un millimètre.

Le bouton de rivure est fait en laissant la lame parfaitement serrée dans l'étau (muni de mordaches en tôle) et en tapant légèrement avec un marteau.
J'utilise un marteau de carrossier, alternativement la partie en boule et la partie plane selon l'inspiration et le matage à faire.

Voilà:


Je fignole la basane en la passant à la cire d'antiquaire, ça bouche les quelques trous de vers et ça donne un aspect agréable.

Le sabre est maintenant terminé:


Bilan de l'opération:
4 petites demi-journées de travail, pas à temps complet bien sûr.
Prix de revient: que dalle en ce qui concerne les matériaux et produits utilisés, et depuis que j'ai l'outillage il est largement amorti!

Je n'ai plus qu'à le renvoyer à son légitime et heureux propriétaire qui m'avait fait confiance pour sa restauration.
Cordialement,
CG
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
DUCROT Sylvain
Aspirant
Aspirant


Nombre de messages : 264
Age : 28
Localisation : (01)
Thème de collection : militaria us: ww2, corée, vietnam
Date d'inscription : 03/07/2012

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Lun 19 Aoû 2013 - 9:24

bonjour

bravo crevette , super restauration cheers

cdt
Revenir en haut Aller en bas
montagnard25
Modérateur
Modérateur


Nombre de messages : 3897
Age : 20
Localisation : morteau (haut-doubs)
Thème de collection : francais ww2 et indo
Date d'inscription : 06/07/2012

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Lun 19 Aoû 2013 - 9:25

salut,
et bien il est tout beau celui la!
tu as fait un heureux j'en suis sur!
cdlt,
valentin
Revenir en haut Aller en bas
http://estfranceenguerre.forums-actifs.com/
david35
Sergent
Sergent


Nombre de messages : 105
Age : 43
Localisation : RENNES
Thème de collection : 2nd ID US
Date d'inscription : 27/07/2012

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Lun 19 Aoû 2013 - 13:20

Bravo !!!! quel travail magnifique !!!!!!

David
Revenir en haut Aller en bas
nico35400
Adjudant
Adjudant


Nombre de messages : 165
Localisation : ST MALO
Thème de collection : Us ww2 usm3 la 83e di
Date d'inscription : 21/05/2013

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Lun 19 Aoû 2013 - 13:42

Je tien à vous remercier pour cette restauration
J'ai hâte de l'avoire en main encore un grand
Merci vous aver vraiment des main en or
Merci
Revenir en haut Aller en bas
mc
Maréchal
Maréchal


Nombre de messages : 2223
Localisation : Bretagne
Thème de collection : Armes blanches et décorations allemandes
Date d'inscription : 11/07/2012

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Lun 19 Aoû 2013 - 14:33

Que dire de plus, SUPERBE !
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Lun 19 Aoû 2013 - 14:36

WOUahhh ...

tu es sur que tu ne l'as pas fabriqué ?
aucun rapport , mais on m'avait donné un fusil mdl 1822 et je les vendu presque rien ...
mais il éttait en sale état

Nicolas
Revenir en haut Aller en bas
thierryt
Adjudant
Adjudant


Nombre de messages : 168
Age : 53
Localisation : Mons , Belgique
Thème de collection : poignard
Date d'inscription : 13/04/2013

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Lun 19 Aoû 2013 - 19:00

Bonsoir crevette
Vos restaurations sont toujours incroyables, chapeau bas

cdt

thierry
Revenir en haut Aller en bas
jylad
Caporal
Caporal


Nombre de messages : 93
Age : 25
Localisation : toulon
Thème de collection : Militaria 3e Reich
Date d'inscription : 15/08/2013

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Sam 24 Aoû 2013 - 17:13

Vraiment très beau travail , c'est beau de voir des gens pouvant faire revivre de tels objets.
Encore félicitation

Cordialement
Steven
Revenir en haut Aller en bas
Mikael
Soldat
Soldat


Nombre de messages : 24
Localisation : Nanterre
Thème de collection : Sabre de cavalerie
Date d'inscription : 31/08/2013

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Sam 31 Aoû 2013 - 12:36

Quel travail époustouflant!!!
Félicitations Crevette, une véritable artiste.

Cordialement,
Mikael
Revenir en haut Aller en bas
dbiker
Je fais partie des murs
Je fais partie des murs


Nombre de messages : 5953
Age : 71
Localisation : vendée
Thème de collection : armes Fr. 19ème, Japon, Couteaux US ww2 et + si affinité
Date d'inscription : 09/10/2011

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Dim 1 Sep 2013 - 16:37

Bravo,
Très bon, ton travail.
Bonne explications biens séquencées. De quoi faire des émules ...
Vu la taille des éclisses, je suppose qu'une partie déborde dans le bois de la poignée ?

En tout cas merci pour la démonstration.
cdlt
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur


Nombre de messages : 22751
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Dim 1 Sep 2013 - 17:00

C'est tout à fait ça.
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
jchfab
Je fais partie des murs
Je fais partie des murs


Nombre de messages : 5911
Age : 57
Localisation : PROVENCE
Date d'inscription : 23/09/2008

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Ven 27 Sep 2013 - 17:30

Superbe restauration. Celà mériterait une vidéo ! Amitiés. JC.
Revenir en haut Aller en bas
dbiker
Je fais partie des murs
Je fais partie des murs


Nombre de messages : 5953
Age : 71
Localisation : vendée
Thème de collection : armes Fr. 19ème, Japon, Couteaux US ww2 et + si affinité
Date d'inscription : 09/10/2011

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Ven 27 Sep 2013 - 21:17

Bonsoir,
un point qui m'avait échappé:
On ne t'as pas vu rallonger la soie; alors comment se fait-il que tu ais eu un tel dépassement au remontage et que tu ais dû en couper ?
Revenir en haut Aller en bas
Arthur
Modérateur
Modérateur


Nombre de messages : 18279
Age : 60
Localisation : LANAYE (Belgique)
Thème de collection : Baionnettes et poignards
Date d'inscription : 27/02/2009

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Sam 28 Sep 2013 - 6:50

Bonjour Christian

Magnifique restauration

Bravo.
Revenir en haut Aller en bas
http://arthur110256.skyrock.com/
Crevette
Administrateur
Administrateur


Nombre de messages : 22751
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Sam 28 Sep 2013 - 8:16

dbiker a écrit:
Bonsoir,
un point qui m'avait échappé:
On ne t'as pas vu rallonger la soie; alors comment se fait-il que tu ais eu un tel dépassement au remontage et que tu ais dû en couper ?
La nouvelle fusée devait être un poil plus courte, l'ancienne était en poussière et j'avais pris les cotes un peu au hasard.
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
Contenu sponsorisé




MessageSujet: Re: Restauration d'un sabre mle 1822 de cavalerie légère.   Aujourd'hui à 17:58

Revenir en haut Aller en bas

Restauration d'un sabre mle 1822 de cavalerie légère.
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Cavalerie légère et personnage
» cavalerie légère et gratuité....
» Cavalerie légère romaine
» La Cavalerie légère a WMF
» [1500 pts] en vue d'un tournoi amical, mais pour gagner quand même.lol

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
le Forum Passion-Militaria :: La vie du collectionneur :: La restauration et la conservation :: Vos créations et belles restaurations-
Sauter vers:
