MessageSujet: Les armes collectives   Les armes collectives EmptySam 9 Mar 2013 - 11:42

Commençons par les mitrailleuses.

La plus connue des mitrailleuses utilisé par les Russes est la Maxim,deux modèles seront utilisés pendant la WW1, la Maxim 1905 et la 1910, moins connu est l'usage par la Russie Impériale de la mitrailleuse Colt-Browning 1895-14 chambrée en 7.62X54r.
Divers moyens de transport seront adopter suivant leurs affectations, soit tirer ou porter par les servants,soit monter sur des chariots ou caissons,soit porter sur des bâts.

Chaque régiment a une compagnie de mitrailleuses,exemple pour l'infanterie:

8 mitrailleuses avec théoriquement deux chevaux de transport
8 chariots a munitions avec attelage de deux chevaux
7 chariots a bagages avec attelages de deux chevaux
1 cuisine roulante.

La Maxim 1905  (Максим обр. 1905 г.)

Les armes collectives Hmg_ru10

Les armes collectives Kk_m1910

La Pulemet Maksima obrazets M1905 russe est une copie parfaite de la Maxim d'origine mis a part la chambre de refroidissement a eau en bronze,c'est une pièce trés lourde monté sur un affut équipé de roues métalliques et de pieds rabattable permettant de la mettre en batterie en position haute pour le tir sur un épaulement. un bouclier de protection amovible peut lui être adjoint.

Les armes collectives Maxim10

Caractéristiques:


Poids de la mitrailleuse sans eau: 28.25kg
Longueur: 1.086m
L canon: 0.72m
Vitesse initiale: 617 m/s
Portée: 1422m
Cadence: 500/600 cps/m
Poids total sur affut: 76.14 kg
Alimentation par bande de 250 cartouches de 7.62X54r

Les armes collectives Maxim_10

Mise en batterie en position haute

Les armes collectives Maxim_10


La Maxim M1910 (Максим обр.1910г.)

Le modèle 1910 reçoit quelques innovations, dont le remplacement de la chambre de refroidissement par un modèle en tôle d'acier, apparaissent aussi les affuts sans les pieds de relèvement.

Les armes collectives Maxim_12

Caractéristiques:

Poids mitrailleuse sans eau: 18.43
Longueur : 1.067m
L canon:0.72m
4 rayures a droite
Vitesse initiale: 865m/s
Portée: 2270m
Cadence: 600cps/m
Poids total avec affut: 66.32kg

Élévation: -19°/+18°
Site: 70°

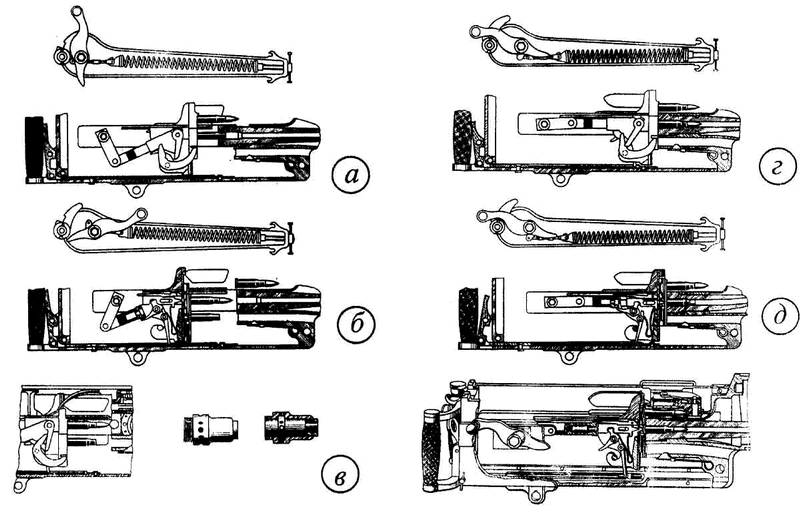

Planches éclatées:

Les armes collectives Max410

Les armes collectives Rmaxim10

Les armes collectives Maxim_11

les accessoires

Bande de 250 cartouches

Les armes collectives Bande_10

Boite de transports des bandes, les modèles ww1 sont en tôle riveté et entièrement lisse.

Les armes collectives Early_10

Les armes collectives Early_11

Caissette d’entretien avec bidons d'huile et autres produits nécessaires cette usage ( exemplaire Soviet)

Les armes collectives Kit_ma10

Les armes collectives Boite_17

Outillage

Les armes collectives Gunner10

Machine a remplir les bandes

Les armes collectives Maxim11

Presse servant a bien aligné les cartouches

Les armes collectives Loader10

Atelier de campagne  "remplissage de bande"

Les armes collectives Photo_10


Comme précisé plus haut divers moyens de transports sont utilisés pour le déplacement des pièces, l'infanterie utilise une remorque servant a l'emport de la mitrailleuse et d'une réserve de munitions en caisson étanche,elle nécessite un attelage de deux chevaux mais le plus souvent la traction humaine ou l'animal de bâts remplaceront cette remorque. La Maxim peut ce démonté en trois fardeaux, mitrailleuse,affut,bouclier ce qui permet un transport plus facile.

Les armes collectives Photo_15

Les armes collectives Max10

Les armes collectives Max_ca10

Transport sur bât

Les armes collectives Photo_16

La cavalerie quand a elle sera doter de caisson spéciaux ou de bricolage a base de voiture civile ou de chariot de paysan.


Emblématique de l'armée Russe, la Tchanka (тача́нка) est un peut une automitrailleuse avant l'heure, elle est constituer d'un chariot ouvert ou de voiture civile attelé en générale a quatre chevaux cote a cote, la mitrailleuse est positionner a l’arrière ce qui permet le tir même en retraite. Un équipage de trois hommes est nécessaire,deux pour le service de la mitrailleuse et un conducteur. Après guerre les bolchéviques standardiseront cette voiture avec un modèle réglementaire.

Système d'attelage

Les armes collectives Tchank10

Exemples de Tchanka

Les armes collectives Tchank11

Les armes collectives Tatcha10

Et pour finir avec l'emport, un side car porte mitrailleuse.

Les armes collectives Motoma10



Canon d'infanterie de 37mm Rosenberg M15 (Траншейная 37-мм пушка обр. 1915 года)

La guerre de tranchée mets en évidence le manque de pièce de petit calibre assez efficace pour réduire des positions fortifiées comme les nids de mitrailleuses où les blockhaus de campagne. En 1915 le Colonel MF Rosenberg du comité d'artillerie mets au point un petit canon de calibre 37mm, ce canon est démontable en trois parties, bloc canon-bouclier,affut et roues. Le bouclier résiste a la perforation d'une balle de fusil Mosin.L'affut et les roues sont en bois, le canon n'ayant pas de frein de recul,il est monté sur un amortisseur fait de bagues de caoutchouc.

Les armes collectives Yeyyay10

Les armes collectives Photo_12

Caractéristiques:


Calibre: 37mm
Munition: 37X94r
Longueur du canon: 0.62m
Vitesse initiale: 442m/s
Porté efficace: 1600
Porté maxi: 3200m
Élévation: -5°/+15°
Site: 90°
Poids en batterie: 180kg   (canon-bouclier 74kg,affut 82kg,roues 25kg)

Les armes collectives Img_7310

Les armes collectives 3710

Culasse

Les armes collectives 37mm10

Vue des caoutchoucs amortisseurs

Les armes collectives 37k15_10

Obus de 37mm

Les armes collectives 800px-11

Les armes collectives 800px-12



Les mortiers- lance bombe

Les armes collectives 400px-10

Le mortier n'est pas une arme nouvelle mais la première guerre va remettre au gout du jour ces pièces utilisées a l'origine dans la guerre de siége.

Les Russes utiliseront divers modèles

47-мм м Лихонина (1915)

Les armes collectives 47mm_l10

Mis au point par le Capitaine EA Lichonin avec la collaboration des ingénieures des usines Izhora, le premier exemplaire est testé le 22 Mai 1915. La production au court de la guerre est de 767 mortier de 47mm

Elévation O/+70 °
Poids en batterie 90kg
Vitesse initiale: 60m/s
Portée: 320m
Poids des mines: 21-23kg

Les armes collectives 47mm10

Les armes collectives 47mm_m10


58 -мм м ФР (1915)

Les armes collectives 58mm10

Au début de 1915 la France à livré plusieurs dizaines de 58-mm Dumézil .Il a été redessiné-copié par le  capitaine KA Lichonin et dans la même année mis en production. La Russie a lancé la production de masse des mortiers à Pétrograd aux usines Neva et Izhora,. Pendant trois ans ont été fabriqué 3421 exemplaires (selon d'autres sources - 3418)

Les armes collectives 333_1011


91-мм бомбомет (1915)

Les armes collectives 310

Mis au point par le premier Lieutenant Vasilevsky À la fin Mars 1915 à l'usine Kosice a Tarnow en Pologne est organiser la fabrication des mortiers Vasilevsky. Ensuite,la production a été organisée à l'usine Rudzkogo  de Varsovie et  ensuite à Pétrograd

Les armes collectives 34959-10

Mortier de 90mm type Gr

Les armes collectives 286_1010



Mortier Aasen 90mm

Le Aasen a été inventé en France en 1915 par Nils Aasen, un concepteur d'armes d'origine norvégienne. Il a été adopté par la Russie en 1915.

Les armes collectives 800px-13



20-мм м Лихонина (1916)

Les armes collectives Rus_2010

Le mortier de 20mm Lichonin est produit a 73 exemplaires par les usines Izhorski,il a une portée de 250m.

Vitesse Initiale: 55m/s
Poids en batterie: 16.4kg
Élévation : +15°/+70°


89-мм м (1916)

Développer par l'Usine Izhorski, 900 exemplaire ont été produit.

Les armes collectives 510

Quelques types de projectiles de mortiers lance bombes Russe.

Les armes collectives 344_1010

Système de retard de mise a feu

Les armes collectives Mortie10


Dernière édition par rougeau le Sam 22 Avr 2017 - 11:02, édité 1 fois
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur
Crevette

Nombre de messages : 31981
Age : 63
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Les armes collectives Empty
MessageSujet: Re: Les armes collectives   Les armes collectives EmptyLun 11 Mar 2013 - 14:40

Salut,
excellents posts, merci "pour l'ensemble de l'oeuvre" Very Happy
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
rougeau
Consultant UFA
Consultant UFA
rougeau

Nombre de messages : 3496
Age : 59
Localisation : jura
Thème de collection : Russie Impériale, RKKA,pacte de Varsovie.
Date d'inscription : 10/03/2011

Les armes collectives Empty
MessageSujet: Re: Les armes collectives   Les armes collectives EmptyLun 11 Mar 2013 - 16:12

Merci ma vieille Crevette, j'ai encore de la ressource cheers
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur
Crevette

Nombre de messages : 31981
Age : 63
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Les armes collectives Empty
MessageSujet: Re: Les armes collectives   Les armes collectives EmptyLun 11 Mar 2013 - 16:45

"САПЕР" m'a dit hier que t'avais un nouveau forum-site depuis Lander et frontovik Question
T'as un lien?
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
rougeau
Consultant UFA
Consultant UFA
rougeau

Nombre de messages : 3496
Age : 59
Localisation : jura
Thème de collection : Russie Impériale, RKKA,pacte de Varsovie.
Date d'inscription : 10/03/2011

Les armes collectives Empty
MessageSujet: Re: Les armes collectives   Les armes collectives EmptyLun 11 Mar 2013 - 18:05

Je t'envois ça en MP Very Happy
Revenir en haut Aller en bas
dbiker
Je fais partie des murs
Je fais partie des murs
dbiker

Nombre de messages : 7099
Age : 74
Localisation : Vendée
Thème de collection : armes Fr. 19ème, Japon, Couteaux US ww2 et + si affinité
Date d'inscription : 09/10/2011

Les armes collectives Empty
MessageSujet: Re: Les armes collectives   Les armes collectives EmptyLun 11 Mar 2013 - 18:17

Beau travail de présentation,
Intéressant et pas courant
Revenir en haut Aller en bas
Tinky
Administrateur
Administrateur
Tinky

Nombre de messages : 11597
Age : 42
Localisation : Bastogne
Thème de collection : 10th AD / coiffes belges WW1/WW2/corée
Date d'inscription : 10/11/2008

Les armes collectives Empty
MessageSujet: Re: Les armes collectives   Les armes collectives EmptyLun 11 Mar 2013 - 19:51

Salut,

Bel exposé!

Voici une phot allemande avec deux Maxim de prise.

Les armes collectives P1020643
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur
Crevette

Nombre de messages : 31981
Age : 63
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Les armes collectives Empty
MessageSujet: Re: Les armes collectives   Les armes collectives EmptySam 29 Mar 2014 - 11:20

Bonjour,
le train blindé improvisé «Orlik I» qui se situerait en 1920 à Vladivostok, avec des hommes de la Légion Tchèque.
On y soit au premier plan une mitrailleuse Colt 1895-14, et en arrière des Maxim 1905:
Les armes collectives 10150610

Cette photo a fait l'objet d'une vignette:
Les armes collectives A2fb2c10
