MessageSujet: les Gamelles et bidons   Jeu 7 Mar 2013 - 21:33

Gamelles

les Gamelles en usage dans l'Armée Impériale sont des modèles 1889,1897,1899 et 1909. la régulation de 1889 spécifie quelles sont fabriqué en cuivre rouge, de forme conique, les mesures sont Hauteur 125mm,diamètre supérieur 150mm et diamètre de la base 160mm,elles ont une contenance de 2l environ, les supports de poignée sont riveter par deux rivets de cuivre et poignée est en fer. Certains modèle ont des supports de poignée en fer.

Modèle 1889



Poignée riveter



En 1889, les gamelles sont fabriquer en Aluminium,elles ont sensiblement les même dimensions et contenance,certaines sont de forme ronde d'un diamètre de 155mm environ et non conique.


Gamelle 1897 de forme ronde en Aluminium fabriqué en 1901 par "Wulkan Varsovie"





En 1909 un nouveau modèle de forme Haricot et d'un contenance de 2,1l est mise en service,dans un premier temps elle est fabriquer en cuivre rouge,puis en fer blanc,un passant métallique pour une sangle est riveter soit sur l'avant ou l'arriére de la gamelle,ce qui permet sont transport sur le sac. Un modèle dit pour troupe montée possède un couvercle. Elle mesure 133mm de haut sur 168mm de long et 113mm de large.

Modèle 1909 en cuivre rouge



Mdle 1909 en fer



Couvercle de Gamelle 1909 pour troupe montée



Les différents modèles regroupés sur la même photos

en haut une 1889 et une 1909 en fer peinte en vert
en bas deux 1909 et au centre un 1909 dite de cavalerie qui a perdu son couvercle, ça poignée et subit des réparations par matage de rivet en cuivre.Et une cuillère réglementaire en alliage.





La gamelle 1889 et une des 1909 en cuivre ont été trouvé en France,les autres viennent de l'Est (Pologne et Russie).




Bidons
[/b]
Ont trouve plusieurs modèles en service dans l'armée Russe,le plus ancien étant le bidon de bois Mdle 1882 d'une contenance de 70cl, il est conçu comme un tonnelet avec cerclage de fer,il ferme par un bouchon de bois et une cordelette permet son transport.il pése 345 grammes et fait 162mm de haut sur 115 de large.



le modèle 1897

Bidon en Aluminium de forme ovale,fermant par un bouchon de liège,recouvert d'une housse de drap avec sangles de cuir. Il pèse 125 grammes,mesure 20 cm de haut sur 12 de large. donner pour une capacité de 550 ml.





exemple de marquage



Le bidon modèle 1909

Réalisé en Aluminium,de forme ovale,il ferme par un bouchon de liége,recouvert d'une housse de drap,sangles de cuir,d'un capacité de 850 ml,il mesure 19,5 cm de haut par 13cm de large. Réglementairement le quart Mdle 1909 est fixer sous le bidon, mais le plus souvent il est transporté dans la musette.






Exemple de marquages





Gourde en verre

Réalisé en verre épais de différentes teintes ou translucide ,faite au moule, certaines reprennent la forme exact du modèle 1897 en alu,d'autres ont un goulot simple de bouteille.Elles ont une capacité de 500ml,une hauteur de 20cm par 11.5 de large. elle peuvent être transporté dans une housse de drap du modèle de la gourde Alu ou recouverte de paille tréssé ou dans dans une housse de toile. Elles pourraient avoir été fabriquer a l'origine pour les troupes de seconde ligne et territoriale.

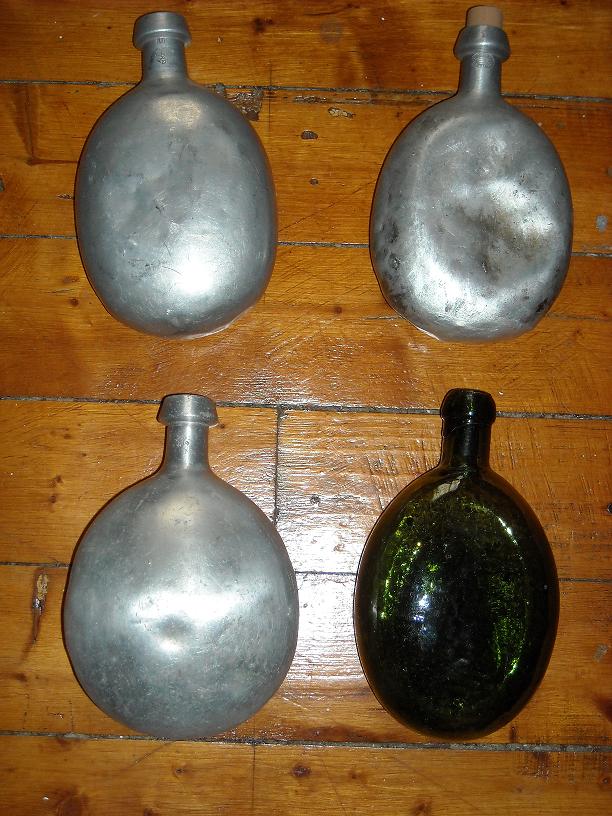

Petite photo de famille des modèles de gourdes rencontrés dans l'Armée Russe

une 1897 daté 190.?,une 97/11 daté de 1914,une 1909 daté de 1910 et une ersatz en verre. Vous noterez que les anciens types sont toujours produit après l'adoption du Mdle 1909.





Le quart modèle 1909

Réalisé en cuivre ou en aluminium,il a une contenance de 300ml,pése 78 grs,mesure 5.3cm de haut par 13.8 cm de large. un passant est riveter sous le quart pour la sangle de fixation cousu a la housse de gourde,une poignée rabattable en deux parties est fixée sur le coté du quart.Au court du conflit certains quart recevront une peinture kaki.

Exemplaire en cuivre



Exemplaire Aluminium



Exemple de marquages



Les Soldats Russes perçoivent aussi une tasse en cuivre ou émaillée de forme conique,de grande contenance,elle mesure 9.5cm de hauteur pour un diamétre de 9.7 sur la partie haute et 7cm u fond du gobelet.[b]


Dernière édition par rougeau le Dim 6 Déc 2015 - 11:08, édité 2 fois
Revenir en haut Aller en bas
rougeau
Général d'Armée
Général d'Armée
avatar

Nombre de messages : 1557
Age : 57
Localisation : jura
Thème de collection : Indochine,pacte de Varsovie.
Date d'inscription : 10/03/2011

MessageSujet: Re: les Gamelles et bidons   Ven 20 Déc 2013 - 12:03

Les différents modèles regroupés sur la même photos

en haut une 1889 et une 1909 en fer peinte en vert
en bas deux 1909 et au centre un 1909 dite de cavalerie qui a perdu son couvercle, ça poignée et subit des réparations par matage de rivet en cuivre.Et une cuillère réglementaire en alliage.







La gamelle 1889 et une des 1909 en cuivre ont été trouvé en France,les autres viennent de l'Est


Petite photo de famille des modèles de gourdes rencontrés dans l'Armée Russe

une 1897 daté 190.?,une 97/11 daté de 1914,une 1909 daté de 1910 et une ersatz en verre. Vous noterez que les anciens types sont toujours produit après l'adoption du Mdle 1909.



Revenir en haut Aller en bas
rougeau
Général d'Armée
Général d'Armée
avatar

Nombre de messages : 1557
Age : 57
Localisation : jura
Thème de collection : Indochine,pacte de Varsovie.
Date d'inscription : 10/03/2011

MessageSujet: Re: les Gamelles et bidons   Lun 9 Mar 2015 - 12:11

la petite dernière Gamelle 1909 " Г.ВО КОЛЬЧУГИНА МОСКВА" 1910 r. d'aprés les écrits ce serait un modèle pour la Garde Impériale (a confirmer)










Revenir en haut Aller en bas
rougeau
Général d'Armée
Général d'Armée
avatar

Nombre de messages : 1557
Age : 57
Localisation : jura
Thème de collection : Indochine,pacte de Varsovie.
Date d'inscription : 10/03/2011

MessageSujet: Re: les Gamelles et bidons   Lun 9 Mar 2015 - 13:02

Concernant la Gamelle 1908, j'ai eut l'info par un ami Russe sur son utilisation, elle n'est donc pas spécifique a la Garde, elle est remplacer par un nouveau modèle en 1910 car trop cher a réaliser.

le mode de transport avec la gourde et le petit plat qui sert aussi de couvercle.
