MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyVen 17 Aoû 2012 - 11:15

En fette l’arbalète sera fonctionnelle, mais pour l'arc si je le fait en latte elle ne ma pas éclater car sur la photo de l’arbalète contre l'arbre l'arc est fixe il ne se plis pas ? Je pense le faire en metal se sera plus esthétique.
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur
Crevette

Nombre de messages : 33353
Age : 63
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyVen 17 Aoû 2012 - 11:27

Tout dépend de la souplesse du bois.
L'arc de la photo se plie, mais est très renforcé donc puissant.

Il faudrait trouver au moins 2 ou 3 lames de sommier, par exemple aux emmaüs ou en déchetterie, et tester leur résistance et leur force.
Ensuite voir s'il faut le doubler ou le renforcer.
L'arc ne se plie pas beaucoup en fait.
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r

Nombre de messages : 4645
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyVen 17 Aoû 2012 - 13:05

Je vais faire l'arc en métal (Acier ?) quel longueur dois-je acheter ?
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur
Crevette

Nombre de messages : 33353
Age : 63
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyVen 17 Aoû 2012 - 13:36

Un arc de 60/70 cm environ sera bien.
Il faudra voir avec la longueur de l'arbrier pour avoir un bon aspect.

Par contre les aciers qu'on trouve en bricolage ne conviennent pas du tout pour faire un ressort.
Trouver de la tôle bleue (c'est l'appellation de l'acier à ressort) ne sera pas évident du tout!

Sinon voir en casse automobile s'ils ont une lame ressort de voiture ou de voiturette assez fine. Il faudra la retailler en longueur donc seules les largeur et épaisseur comptent.
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
Crevette
Administrateur
Administrateur
Crevette

Nombre de messages : 33353
Age : 63
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyVen 17 Aoû 2012 - 13:47

Petit détail concernant la position de l'arc.
Il faut que les branches (l'arrière donc), soient positionnées légèrement plus haut que le devant.
Ceci pour éviter que la corde ne frotte trop contre l'arbrier.

Cette position s'obtient en biaisant l'encoche de cette manière:
Arbalète Médievale - Page 2 P8160212

Attention, sur le dessin c'est peut-être un poil trop exagéré comme angle.

Sans ça la corde s'use, elle est ralentie par le frottement et aussi le carreau risque de partir plus en l'air que devant!
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r

Nombre de messages : 4645
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyVen 17 Aoû 2012 - 14:07

Au niveau de la fixation de l'arc sur les photo ont voient du gros cordage, lequel prendre ?
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur
Crevette

Nombre de messages : 33353
Age : 63
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyVen 17 Aoû 2012 - 14:14

C'est tout simplement de la cordelette de quelques millimètres de diamètre passée bien tendue plusieurs fois au même endroit pour faire épais.
Pour finir il faut entortiller les extrémités autour du paquet obtenu et ainsi finir de le tendre.
On voit ça un peu mieux ici:

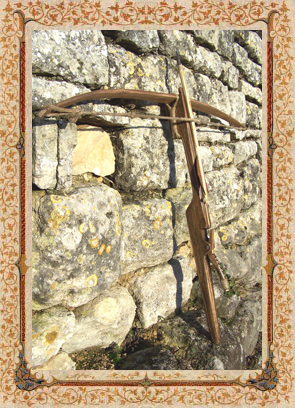

Arbalète Médievale - Page 2 12336710
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r

Nombre de messages : 4645
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyVen 17 Aoû 2012 - 14:16

La fixation ce fait avec une corde circulaire que l'on plis de façon à faire demi cercle sur deux niveaux, ont fixe les bouts du cordage de manière à faire une boucle de chaque cotes qui acceuilleron l'arc es ce bien ca ?

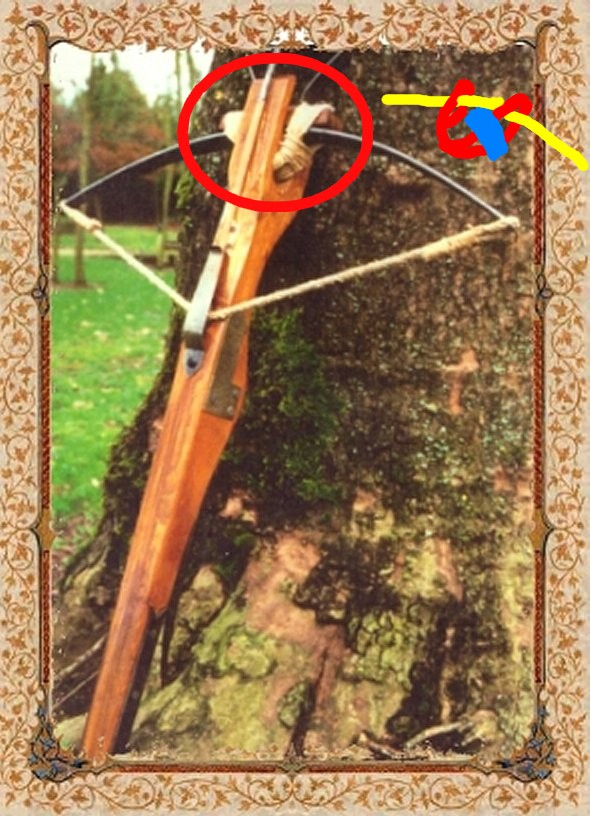

Arbalète Médievale - Page 2 12362710

(Sur le shéma) Le rouge=corde, bleu=fixation, jaune=arc
Revenir en haut Aller en bas
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r

Nombre de messages : 4645
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyVen 17 Aoû 2012 - 14:19

Et du cout le trou servira d'attache à la fixation de l'arc ?

Arbalète Médievale - Page 2 P8160226
Revenir en haut Aller en bas
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r

Nombre de messages : 4645
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyVen 17 Aoû 2012 - 14:35

Liste de matériel:

ARC:


Étrier et le renfort de queue= 1 mètre de fer plat 3mm d'épaisseur par 12 ou 15 de large
Corde de l'arc et celle de sa fixation= corde de chanvre et petite ficelle, genre "à rôti"

Mécanisme:


Morceau de fer d'environ 5cm de long et de 1cm de large
Tige de fer longue d'environ 40cm et ayant un diamètre 1cm
Lame en fer de 30cm pour maintenir votre carreau en place

Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur
Crevette

Nombre de messages : 33353
Age : 63
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyVen 17 Aoû 2012 - 15:30

C'est bien ça pour le passage et la forme du cordage Very Happy
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r

Nombre de messages : 4645
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyVen 17 Aoû 2012 - 19:07

Je vais utiliser des lattes de sommiers pour l'arc dois-je en mettre plusieurs ?
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur
Crevette

Nombre de messages : 33353
Age : 63
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyVen 17 Aoû 2012 - 19:36

Essaye d'abord avec une seule, si c'est trop souple ou trop fragile vois avec deux ou un renfort au milieu.
C'est une question d'essais.
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r

Nombre de messages : 4645
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyVen 17 Aoû 2012 - 19:37

OK merci
Revenir en haut Aller en bas
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r

Nombre de messages : 4645
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyVen 17 Aoû 2012 - 22:15

Le petit avancement:

Encoche pour la main porteuse
Simulation du cordage: le cordage sera plus sérré, la cale qui sépare l'arc du cordage sera découpé et moins visible, la cale de séparation sera cloué (clou planté du bas).

Arbalète Médievale - Page 2 P8170213

Arbalète Médievale - Page 2 P8170310

Arbalète Médievale - Page 2 P8170212

Revenir en haut Aller en bas
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r

Nombre de messages : 4645
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptySam 18 Aoû 2012 - 17:16

Pour l'arc quel forme lui donner ?
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur
Crevette

Nombre de messages : 33353
Age : 63
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptySam 18 Aoû 2012 - 17:51

Le galbe comme ça c'est bien:
Arbalète Médievale - Page 2 12336710

Et pour les extrémités ça c'est pas mal, même un peu trop fin:
Arbalète Médievale - Page 2 359_0010
Il ne faut pas que ce soit trop fin sinon ça risque de casser.
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r

Nombre de messages : 4645
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptySam 18 Aoû 2012 - 18:58

Petit avancement:

Découpage de la bar pour l'étrier
Découpage de l'arc
Préparation des plans du mécanisme
Réglage de la corde d'attache de l'arc

Demain matin: Forge de l'étrier, du levier de lancement, piston,
Peut être réalisation du compartiment pour accueillir le mécanisme
Revenir en haut Aller en bas
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r

Nombre de messages : 4645
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyDim 19 Aoû 2012 - 14:07

Voilà l'avancement:

Tous les éléments mécaniques sont fait il ne manque plus que la barre de ressort:

Arbalète Médievale - Page 2 P8190313

La barre de lancement (gachette), l'étrier, l'arc (les encoche sont faites),

Arbalète Médievale - Page 2 P8190310 Arbalète Médievale - Page 2 P8190311 Arbalète Médievale - Page 2 P8190312
Arbalète Médievale - Page 2 P8190314

Arbalète Médievale - Page 2 P8190315 Arbalète Médievale - Page 2 P8190316 Arbalète Médievale - Page 2 P8190317
Arbalète Médievale - Page 2 P8190318


Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur
Crevette

Nombre de messages : 33353
Age : 63
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyDim 19 Aoû 2012 - 14:30

Joliment fait Very Happy
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r

Nombre de messages : 4645
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyDim 19 Aoû 2012 - 14:39

Arbalète Médievale - Page 2 P8190319
Revenir en haut Aller en bas
montagnard25
Modérateur
Modérateur
montagnard25

Nombre de messages : 4363
Age : 23
Localisation : morteau (haut-doubs)
Thème de collection : francais ww2 et indo
Date d'inscription : 06/07/2012

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyDim 19 Aoû 2012 - 14:42

salut,

vraiment très bien fait , continue comme ca!

cdlt,

montagnard25
Revenir en haut Aller en bas
http://estfranceenguerre.forums-actifs.com/
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r

Nombre de messages : 4645
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyDim 19 Aoû 2012 - 15:10

Merci Smile
Revenir en haut Aller en bas
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r

Nombre de messages : 4645
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyDim 19 Aoû 2012 - 19:53

Voilà le projet est terminé:

Avant teinte et usure:

Arbalète Médievale - Page 2 P8190320

Arbalète Médievale - Page 2 P8190321
Revenir en haut Aller en bas
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r

Nombre de messages : 4645
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyDim 19 Aoû 2012 - 19:56

Après teinte et usure:

Arbalète Médievale - Page 2 P8190322

Arbalète Médievale - Page 2 P8190323

Arbalète Médievale - Page 2 P8190324
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur
Crevette

Nombre de messages : 33353
Age : 63
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyDim 19 Aoû 2012 - 19:57

Eh bien elle est superbe et ça a été rapide!
Avec la teinture chêne foncé c'est parfait.
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r

Nombre de messages : 4645
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyDim 19 Aoû 2012 - 19:58

Arbalète Médievale - Page 2 P8190325

Arbalète Médievale - Page 2 P8190326
Revenir en haut Aller en bas
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r

Nombre de messages : 4645
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyDim 19 Aoû 2012 - 19:59

Le mécanisme fonctionne mais vu que la latte à craqué je préffére la garder non chargé.
Revenir en haut Aller en bas
montagnard25
Modérateur
Modérateur
montagnard25

Nombre de messages : 4363
Age : 23
Localisation : morteau (haut-doubs)
Thème de collection : francais ww2 et indo
Date d'inscription : 06/07/2012

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyDim 19 Aoû 2012 - 19:59

vraiment magnifique cette arbalète , tu as de l'or dans les mains , félicitation
cdlt,

montagnard25
Revenir en haut Aller en bas
http://estfranceenguerre.forums-actifs.com/
Tr1st0r
Ici, c'est chez moi !
Ici, c'est chez moi !
Tr1st0r

Nombre de messages : 4645
Localisation : France
Thème de collection : .
Date d'inscription : 05/08/2012

Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 EmptyDim 19 Aoû 2012 - 20:00

Je remercie mon père qui ma vraiment aidé.

Sans mon père je n'aurai rien fais je tiens à le signaler.

:-patriote-:
Revenir en haut Aller en bas
Contenu sponsorisé




Arbalète Médievale - Page 2 Empty
MessageSujet: Re: Arbalète Médievale   Arbalète Médievale - Page 2 Empty

Revenir en haut Aller en bas

Arbalète Médievale
Revenir en haut
Page 2 sur 3Aller à la page : Précédent  1, 2, 3  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
le Forum Passion-Militaria :: Le coin de Peter (BMC): être collectionneur ! :: Vos projets et recherches historiques ou techniques-
Sauter vers:
