MessageSujet: Montage d'un kit de révolver.   Jeu 8 Mar 2012 - 19:19

Bonjour,
tant que je suis dans les Colts, voici un kit qui a vaguement été commencé par la personne qui l'avait acheté, puis devant l'étendue du travail à effectuer n'a jamais été fini.
Tant qu'à faire quelques petites pièces ont été perdues entre-temps.

Voilà la chose:


C'est une sorte de Pocket 5 coups en calibre .36, mais qui ne correspond à rien dans les fabrications Colt.

C'est ébauché, quelques fraisages, trous et taraudages sont faits en usine, mais il y a beaucoup à faire!

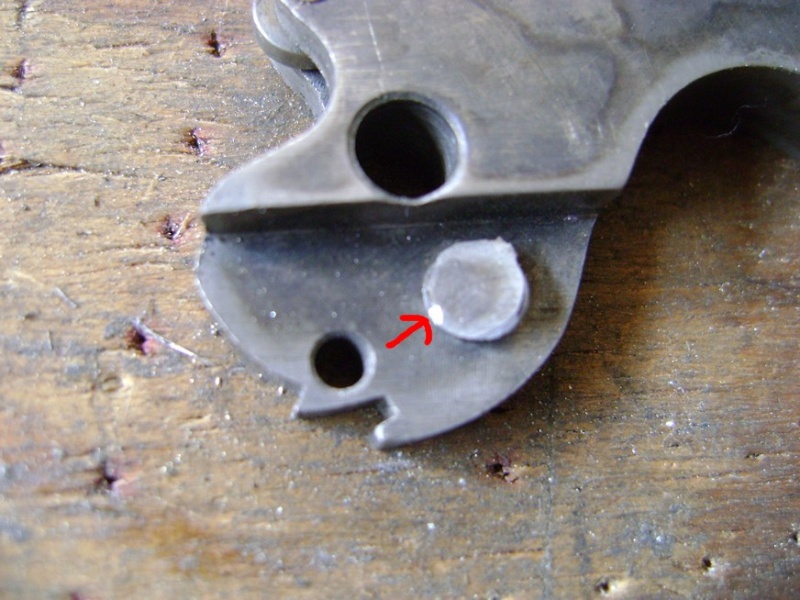

Première constatation: le logement du doigt d'indexation du barillet n'est pas fait:


On continue avec les ergots de positionnement du canon qui sont percés sur le canon mais pas sur la carcasse:



Le poussoir du levier de chargement ne rentre pas dans son logement qui a été percé trop petit:



Le chien ne vient pas percuter les amorces, il s'arrète à plus de 3mm des cheminées:



Après un peu de limage, c'est mieux. Il s'arrète à quelques dixièmes des cheminées, suffisant pour percuter sans mater les cheminées:



L'arrière du barillet présente de grosses bavures qui l'empèchent d'entrer à fond:



Un coup de lime et c'est mieux:




Plus grave, il y a un espace de 5mm entre canon et carcasse:

Il faudra soit fraiser l'avant du barillet pour le raccourcir, soit intercaler une cale entre canon et carcasse.



Il faudra aussi creuser le logement de la clavette d'assemblage dans l'axe du barillet sans se tromper:



Il manque le doigt d'arrêt du levier, son ressort et sa butée. Seul le crochet est présent et il faudra faire un assemblage en queue d'aronde sous le canon:

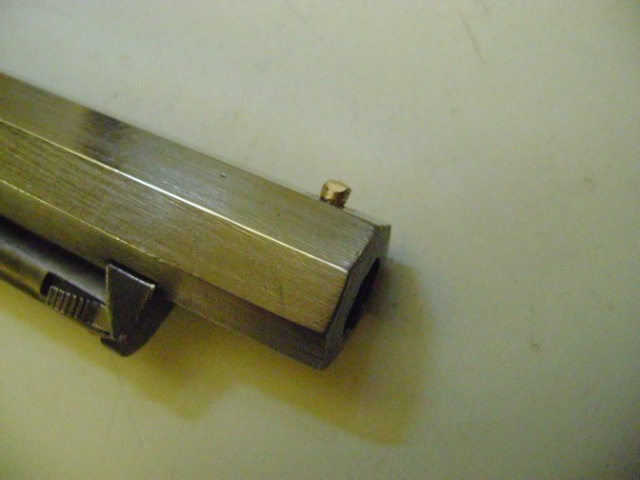

Au dessus il faudra fabriquer un guidon et le fixer.



Le ressort de percussion est mal positionné et non règlable:



Après avoir percé, taraudé un trou, une vis de poussée écarte le ressort du bâti et règle sa force:



Encore pas mal de trucs à faire pour en voir le bout!


Suite des évènements.

Tout d'abord la finition des pièces en acier (canon et barillet) se fait à la brosse de toile émeri rotative:

C'est très efficace et donne un bon résultat.



Les pièces en laiton qui étaient brutes de fonderie sont passées au papier de verre moyen/fin à sec, puis finies au papier de verre de carrossier très fin à l'eau:




Il est temps de faire la queue d'aronde pour fixer l'arrètoir de levier:




Il faut la faire de façon à ce que l'arrètoir entre à forcement dur au maillet de bronze. Attention de ne pas limer trop, la lime à épaissir n'a pas encore été inventée:

Ici le verrou a été façonné à la lime dans un bout de métal, un ressort a été mis à l'intérieur du levier et le tout a été fixé avec un petit axe maté aux deux extrémités.



Plutôt que de raccoucir le barillet ou le canon au tour, j'ai préféré intercaler une cale d'épaisseur taillée dans une chute d'acier doux:




Pour percer au bon endroit la carcasse, je me sers de clous acier qui ensuite serviront de tiges de positionnement définitives.
Pour l'instant leur pointe va servir à pointer les deux trous à faire:

Un foret de 9 a été mis dans le canon et une chambre pour aligner correctement l'ensemble.



Et je dois dire que ça va au poil:



En passant vous aurez remarqué que le trou du bourroir a été agrandi au bon diamètre et le levier complet a pu être monté après quelques ajustements.

Pour l'instant, je peux dire que pour monter un kit comme celui-là, il faut être parfaitement outillé et avoir de bonnes notions de mécanique générale.
C'est pas simplement un Meccano qu'il suffit d'assembler avec quelques vis.


Montage à blanc des principales pièces.
Il est entre un Rebel Nord en .36 et le Pocket en .31:


Ca commence à ressembler à quelque chose!


Encore un peu de mécanique cet après-midi.
Il faut faire les 5 petits ergots "de sécurité" (1) et creuser la rainure de la tête de chien dans laquelle elles viendront se loger (2):

Les ergots sont faits dans des clous et enfoncés en force dans les trous qui existaient déjà.
La fente est faite à la Dremel.


Commencement du façonnage du logement de clavette d'assemblage:



Et ensuite il va falloir transformer des 3 petits trous en une fente rectangulaire:


Un peu de limage en vue!
C'est une opération à ne pas rater car de la position de cette fente dépend l'assemblage sans jeu de l'arme.

A suivre...
Cordialement,
CG
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
bijoux66
Caporal
Caporal


Nombre de messages : 86
Age : 49
Localisation : Catalogne
Thème de collection : Amour Gloire et Beauté
Date d'inscription : 08/08/2007

MessageSujet: Re: Montage d'un kit de révolver.   Jeu 8 Mar 2012 - 19:43

Chapeau Christian sacré boulot Shocked
Revenir en haut Aller en bas
moblo
Maréchal
Maréchal


Nombre de messages : 2185
Age : 43
Localisation : ici et là...
Thème de collection : de tout, c'est le souci.
Date d'inscription : 30/06/2010

MessageSujet: Re: Montage d'un kit de révolver.   Jeu 8 Mar 2012 - 20:00

La il y a du beau boulot, sur un kit qui s'adresse à des pros pas à des amateurs
JE SUIS ADMIRATIF
Revenir en haut Aller en bas
nadyan
Adjudant
Adjudant


Nombre de messages : 159
Age : 35
Localisation : Perpignan
Thème de collection : Jeux de rôles, jeux Pc et wargame de figurines, lecture.
Date d'inscription : 27/02/2011

MessageSujet: Re: Montage d'un kit de révolver.   Jeu 8 Mar 2012 - 20:25

Perso je suis fan !!

J'ai un navy rebel en 36 c'est le premier revolver que j'ai acheté. J'aime particulièrement le barillet cannelé à 5 coups.

Tu vas le bronzer ou le laisser poli blanc ?

Le canon est déjà rayé ? Tu vas lui faire un point de mire en goûte ou en lame ?
Revenir en haut Aller en bas
Arthur
Modérateur
Modérateur


Nombre de messages : 18307
Age : 60
Localisation : LANAYE (Belgique)
Thème de collection : Baionnettes et poignards
Date d'inscription : 27/02/2009

MessageSujet: Re: Montage d'un kit de révolver.   Jeu 8 Mar 2012 - 20:27

Bonsoir Christian

Superbe boulot

Magnifique. Shocked Shocked
Revenir en haut Aller en bas
http://arthur110256.skyrock.com/
Crevette
Administrateur
Administrateur


Nombre de messages : 22842
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Re: Montage d'un kit de révolver.   Jeu 8 Mar 2012 - 20:49

Pour l'instant il va rester blanc, mais il n'est pas encore poli, juste "tiré en long", si je trouve une liqueur à bronzer en bleu j'essaierai.

Le canon est rayé et le guidon sera comme sur mon Pocket: en point de mire.
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
karl
Major
Major


Nombre de messages : 204
Age : 48
Localisation : var
Thème de collection : Armes blanches et équipements individuels
Date d'inscription : 30/11/2010

MessageSujet: Re: Montage d'un kit de révolver.   Jeu 8 Mar 2012 - 21:28

Bonsoir,

Les fabriquants de repliques se sont toujours donner quelques libertés avec l'histoire! les barrilllets canneler n'ons jamais été monté sur ce type de carcasses.

Je connaissais l'existance des kits a monter soit même, mais la c'est du brut d'usinage.

Beau boulot, bon courrage pour la suite.
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: Montage d'un kit de révolver.   Jeu 8 Mar 2012 - 22:09


Je suis admiratif.

Là, je m'incline.

Bravo.

Tapirm72.
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur


Nombre de messages : 22842
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Re: Montage d'un kit de révolver.   Jeu 8 Mar 2012 - 22:22

karl a écrit:
Bonsoir,

Les fabriquants de repliques se sont toujours donner quelques libertés avec l'histoire! les barrilllets canneler n'ons jamais été monté sur ce type de carcasses.

Je connaissais l'existance des kits a monter soit même, mais la c'est du brut d'usinage.

Beau boulot, bon courrage pour la suite.

En effet, c'est un peu un mix de Colt Pocket Model of Navy Caliber Revolver avec un barillet de Colt Model 1862 Police Revolver, avec quelques libertés supplémentaires.
Ce qui est surprenant c'est que même les pièces déjà jaspées doivent être adaptées, levier de chargement, chien.
Pour l'instant les seules pièces que j'ai pu monter sans rien faire dessus sont la crosse vernie et la visserie!
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
karl
Major
Major


Nombre de messages : 204
Age : 48
Localisation : var
Thème de collection : Armes blanches et équipements individuels
Date d'inscription : 30/11/2010

MessageSujet: Re: Montage d'un kit de révolver.   Ven 9 Mar 2012 - 5:06

Bonjour,

Quel est la marque de se kit?

C'est vraiment curieux que les usinages ne soit pas terminé!
Pense tu que ça puisse être une unité qui est été sortie des chaînes avant la fin?
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur


Nombre de messages : 22842
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Re: Montage d'un kit de révolver.   Ven 9 Mar 2012 - 9:52

Il n'y a strictement aucun marquage!
Il y a juste deux numéros au marqueur dans la carcasse et une partie de la poignée.
Comme je n'avais jamais vu de kit avant, je n'en sais rien. C'est une possibilité.
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
MP40du25
Adjudant
Adjudant


Nombre de messages : 197
Age : 24
Localisation : Strasbourg et Besançon
Date d'inscription : 04/09/2007

MessageSujet: Re: Montage d'un kit de révolver.   Ven 9 Mar 2012 - 13:35

Salut

Encore une fois c'est un travail magnifique !
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur


Nombre de messages : 22842
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Re: Montage d'un kit de révolver.   Ven 9 Mar 2012 - 14:53

Ca a bien avancé!
Le logement de la clavette est bien ébauché, il ne reste qu'à le mettre au carré et en déterminer la longueur:



Entre-temps j'ai passé toutes les pièces à la polisseuse (3 disques et 3 pâtes):



Le logement du doigt d'indexation du barillet est ébauché:



Puis mis au carré et ça va très bien:



L'axe du rochet d'entraînement de barillet est mal usiné. Bien d'un côté mais trop gros de l'autre.
Il faut donc diminuer un diamètre et désépaissir son épaulement médian.
Un deuxième axe en état d'origine est mis à côté.
De plus le ressort de queue de détente/doigt d'indexation était de mauvaise qualité et a cassé!
J'en ai retaillé un dans du gros feuillard de cerclage de palette. C'est parfait pour faire des ressorts:




Le rochet est bien trop long, comparé à mon Pocket original, il monte trop en haut:



Même au repos, il est bien visible alors qu'il ne deviait pas être vu:



Résultat, le barillet tourne trop et dépasse son emplacement:



Le rochet avant:



Et après mise à la bonne dimension:



Encore quelques dixièmes et ce sera parfait:



La came de maintien du doigt d'indexation présente un escalier qui empèche le bon fonctionnement:



Un coup de Dremel après, c'est tout bon:



Remontage, essais, tout marche à merveille sans le moindre jeu nulle part. Le fonctionnement est un peu rêche, mais avec un peu de graisse et un petit rodage il sera parfait:


Il reste éventuellement à mettre le canon à la bonne longueur en le recoupant un peu et évidemment à fixer le guidon.

Voilà qui m'aura pris presque 3 journées, mais ça a été très intéressant!
Règler un mécanisme de Colt n'est pas chose aisée car tout est à l'intérieur de la carcasse et on ne peut guère visualiser le travail à faire.
Cordialement,
CG

PS: voici un tutoriel qui explique très bien comment règler une platine de Colt:
http://gunsmith.fr/index.php?article9/preparation-d-un-colt

Et toute une série d'autres:
http://gunsmith.fr/index.php?categorie2/tutoriels

Deux extraits de revue expliquant comment bien règler une copie de Colt et comment tirer:
http://www.kitandsoft.com/gallery/article%20colt%201.pdf
http://www.kitandsoft.com/gallery/article%20colt%202.pdf


Dernière édition par Crevette le Lun 12 Mar 2012 - 10:55, édité 2 fois
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
nadyan
Adjudant
Adjudant


Nombre de messages : 159
Age : 35
Localisation : Perpignan
Thème de collection : Jeux de rôles, jeux Pc et wargame de figurines, lecture.
Date d'inscription : 27/02/2011

MessageSujet: Re: Montage d'un kit de révolver.   Ven 9 Mar 2012 - 15:37

Super ! j’espère que tu nous mettras quelques photos au pas de tir.
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur


Nombre de messages : 22842
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Re: Montage d'un kit de révolver.   Ven 9 Mar 2012 - 16:17

Bof, j'aime pas tirer Very Happy
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
nadyan
Adjudant
Adjudant


Nombre de messages : 159
Age : 35
Localisation : Perpignan
Thème de collection : Jeux de rôles, jeux Pc et wargame de figurines, lecture.
Date d'inscription : 27/02/2011

MessageSujet: Re: Montage d'un kit de révolver.   Ven 9 Mar 2012 - 16:45

C'est pas du tir là ce sont des réglages Laughing
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur


Nombre de messages : 22842
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Re: Montage d'un kit de révolver.   Ven 9 Mar 2012 - 16:55

Faudrait en effet l'essayer, rien ne presse!
Voilà le guidon:
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
nadyan
Adjudant
Adjudant


Nombre de messages : 159
Age : 35
Localisation : Perpignan
Thème de collection : Jeux de rôles, jeux Pc et wargame de figurines, lecture.
Date d'inscription : 27/02/2011

MessageSujet: Re: Montage d'un kit de révolver.   Ven 9 Mar 2012 - 17:01

Tu n'as pas raccourcis le canon donc. Vu de face ça donne quoi ?
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur


Nombre de messages : 22842
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Re: Montage d'un kit de révolver.   Ven 9 Mar 2012 - 17:24

Ca donne un canon normal:


J'attends l'inspiration pour le couper éventuellement Smile
Je l'ai entièrement huilé à l'intérieur et fait fonctionner plusieurs fois, c'est très doux maintenant.
Mais comme disait Robert Lamoureux: ya pas d'jauge pour jauger.
Donc ça dégueule de partout Laughing
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
nadyan
Adjudant
Adjudant


Nombre de messages : 159
Age : 35
Localisation : Perpignan
Thème de collection : Jeux de rôles, jeux Pc et wargame de figurines, lecture.
Date d'inscription : 27/02/2011

MessageSujet: Re: Montage d'un kit de révolver.   Ven 9 Mar 2012 - 17:50

En tout cas il est magnifique et le boulot fait impressionnant.
Revenir en haut Aller en bas
karl
Major
Major


Nombre de messages : 204
Age : 48
Localisation : var
Thème de collection : Armes blanches et équipements individuels
Date d'inscription : 30/11/2010

MessageSujet: Re: Montage d'un kit de révolver.   Ven 9 Mar 2012 - 18:45

Beau travail!!

Au pire, si tu recupere un vieux barrillet non cannellé en 36 tu pourra en faire un "Navy 51"
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur


Nombre de messages : 22842
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Re: Montage d'un kit de révolver.   Ven 9 Mar 2012 - 18:48

Ca n'ira pas: c'est un 5 coups de la taille d'un Pocket.
Il n'a que le calibre .36 en commun avec le Navy.
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
nadyan
Adjudant
Adjudant


Nombre de messages : 159
Age : 35
Localisation : Perpignan
Thème de collection : Jeux de rôles, jeux Pc et wargame de figurines, lecture.
Date d'inscription : 27/02/2011

MessageSujet: Re: Montage d'un kit de révolver.   Ven 9 Mar 2012 - 19:07

Pourquoi changer le barillet ? je le trouve très beau comme ça ^^
Revenir en haut Aller en bas
karl
Major
Major


Nombre de messages : 204
Age : 48
Localisation : var
Thème de collection : Armes blanches et équipements individuels
Date d'inscription : 30/11/2010

MessageSujet: Re: Montage d'un kit de révolver.   Sam 10 Mar 2012 - 0:00

Oui, la c'est sur, ça ira pas!!

C'est un drôle d'hybride, un tiers pocket, un tiers navy, un tiers sheriff!!

Il lui manque la crosse d'un colt paterson et on aurais la total !!!
Revenir en haut Aller en bas
panzermarch
Aspirant
Aspirant


Nombre de messages : 306
Age : 52
Localisation : morbihan
Thème de collection : un peu de tout
Date d'inscription : 17/09/2008

MessageSujet: Re: Montage d'un kit de révolver.   Sam 10 Mar 2012 - 9:43

Salut à tous

ça c'était un défi à ta hauteur,tu as l'explication du pourquoi l'ancien proprio avait abandonné.Trainant sur quelques forum western et tir P.N,ce genre de mésaventure n'est pas rare.Les fabricants,ont à mon avis,trouvé la combine pour ne pas avoir de déchets de production ,et aussi faire l'économie d'un poste d'agent "qualité".

encore bravo cheers cheers

à plus
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur


Nombre de messages : 22842
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Re: Montage d'un kit de révolver.   Sam 10 Mar 2012 - 11:41

C'est quand même pas des bouts de ferraille qui vont me résister Laughing
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
panzermarch
Aspirant
Aspirant


Nombre de messages : 306
Age : 52
Localisation : morbihan
Thème de collection : un peu de tout
Date d'inscription : 17/09/2008

MessageSujet: Re: Montage d'un kit de révolver.   Sam 10 Mar 2012 - 12:58


C'est pas faux!!! Sinon j'ai fait des recherches,c'est un hybride entre une carcasse de Colt 1862 Navy Pocket,et le barillet d'un Colt1862 police model.Ils ont été produits à+_48000 ex entre 1861 et 1873.Cal 36,5 coups canon en 11,5-14-et 16.6 cm pour les principales fabrications.

sources:"les armes de la guerre de séccession"tome 2 le nord pages 45,46,47,48.

à plus
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur


Nombre de messages : 22842
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Re: Montage d'un kit de révolver.   Sam 10 Mar 2012 - 16:14

C'est en effet ce que j'ai trouvé dans mon Flayderman.
Il a une bonne bouille Very Happy
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
Crevette
Administrateur
Administrateur


Nombre de messages : 22842
Age : 60
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

MessageSujet: Re: Montage d'un kit de révolver.   Lun 12 Mar 2012 - 11:09

Bonjour,
je pense avoir trouvé d'autres kits "réservés à une clientèle initiée à la mécanique de précision".

Celui-ci n'a pas la crosse terminée, mais a son canon déjà poli-bronzé.
http://www.naturabuy.fr/VENTE-RESERVEE-A-UNE-CLIENTELE-INITIEE-A-LA-MECANIQUE-DE-PRECISION-item-843155.html



Ils en proposent d'autres et tous ont le même aspect que celui que j'ai monté.

Par contre les prix sont un peu élevés quand on connaît le travail "de précision" à faire dessus!
Cordialement,
CG

PS: j'ai ajouté divers liens dans la seconde partie du montage qui envoient vers des tutoriels très intéressants Wink


Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
nadyan
Adjudant
Adjudant


Nombre de messages : 159
Age : 35
Localisation : Perpignan
Thème de collection : Jeux de rôles, jeux Pc et wargame de figurines, lecture.
Date d'inscription : 27/02/2011

MessageSujet: Re: Montage d'un kit de révolver.   Lun 12 Mar 2012 - 11:50

Merci pour le lien je trouve aussi que c'est assez cher.
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Montage d'un kit de révolver.   Aujourd'hui à 14:45

Revenir en haut Aller en bas

Montage d'un kit de révolver.
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Démontage, restring et remontage d'une BJD
» Montage des amortisseurs gros volume Hörmann
» Démontage trompettes JD510
» montage de cygnes
» Doc. montage ELCON Cléon MMX

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
le Forum Passion-Militaria :: La vie du collectionneur :: La restauration et la conservation :: Vos créations et belles restaurations-
Sauter vers:
