Faire une vis de chien à la main. Empty
MessageSujet: Faire une vis de chien à la main.   Faire une vis de chien à la main. EmptyVen 31 Mar 2017 - 11:44

Bonjour,
les anciens filetages étaient à gros pas, de dimensions non normalisées, et faits à la main.

Voici une platine silex à la Miquelet de type catalan à qui il manque la mâchoire supérieure du serre pierre et sa vis:
Faire une vis de chien à la main. Dsc01966


Faire la mâchoire n'est qu'une question de scie, lime et Dremel pour le décor:
Faire une vis de chien à la main. Dsc01964

Faire une vis de chien à la main. Dsc01965


Pour la vis à anneau, choisir une clé ancienne d'un type approchant et ne conserver que la tige et l'anneau, diamètre 8 mm dans ce cas.

Je remarque au passage qu'une vis d'assemblage de lit (pas Ikéa!), a le même pas et le même diamètre:
Faire une vis de chien à la main. Dsc01967

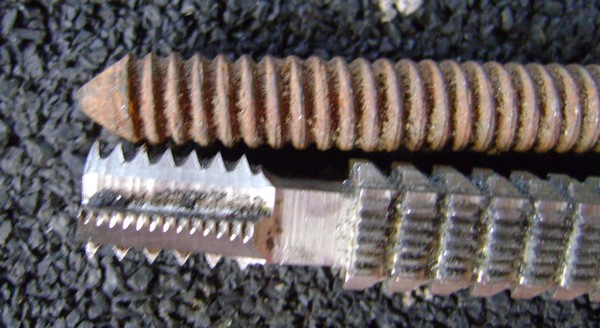

Mesure du pas à la lime à filets:
Faire une vis de chien à la main. Dsc01968


C'est du 200, soit un filet tous les 2 mm:
Faire une vis de chien à la main. Dsc01969


Limer avec le bon angle et la lime à filets:
Faire une vis de chien à la main. Dsc01971


Le premier tour est le plus long car il y a 3 filets à creuser!
Ensuite ça va très vite car il n'y en a plus qu'un à creuser à chaque tour.

Et voilà, la vis est en place et ça ressemble assez bien à une vis d'origine:
Faire une vis de chien à la main. Dsc01972

Merci Professeur Choron Laughing

La prochaine fois on verra comment refaire une vis quand on n'a qu'une tête d'époque en bon état et une partie filetée refaite ou récente.
Cordialement,
CG
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
5RCS
Général de Brigade
Général de Brigade
5RCS

Nombre de messages : 927
Age : 50
Localisation : Nord
Date d'inscription : 23/07/2011

Faire une vis de chien à la main. Empty
MessageSujet: Re: Faire une vis de chien à la main.   Faire une vis de chien à la main. EmptyVen 31 Mar 2017 - 12:47

Du beau boulot, j'adore!
Fred
Revenir en haut Aller en bas
LEOMONT
Aspirant
Aspirant
LEOMONT

Nombre de messages : 421
Localisation : vitrimont
Thème de collection : CAVALERIE et MARINE
Date d'inscription : 28/08/2012

Faire une vis de chien à la main. Empty
MessageSujet: Re: Faire une vis de chien à la main.   Faire une vis de chien à la main. EmptyVen 31 Mar 2017 - 13:04

Merci, pour ce partage, je ne connaissais pas cette lime.A l 'époque, ils n 'avaient pas de filières ?
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur
Crevette

Nombre de messages : 32488
Age : 63
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Faire une vis de chien à la main. Empty
MessageSujet: Re: Faire une vis de chien à la main.   Faire une vis de chien à la main. EmptyVen 31 Mar 2017 - 15:37

Les filières et tarauds modernes agissent par enlèvement de métal.
Avant ça agissait plutôt par repoussage en force du métal, à chaud.
Il y avait également des filetages faits à la main, lime par exemple.

Les platines Chenapan et Miquelet des moukhalas avaient encore ces types de filetages et taraudages grossiers faits jusqu'au début XX° selon les mêmes méthodes qu'au XVI°!

Autre vis.
Clé de fouille avec un anneau correct:
Faire une vis de chien à la main. Dsc01974

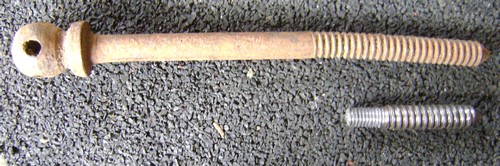

Toujours ma vis de lit, et une extrémité coupée et filetée à un pas normal:
Faire une vis de chien à la main. Dsc01976

Rab de tige coupé, restant percé pour être taraudé au même pas normal:
Faire une vis de chien à la main. Dsc01977

Le tout vissé en place:
Faire une vis de chien à la main. Dsc01975

Puis assuré par une soudure:
Faire une vis de chien à la main. Dsc01978


Une autre méthode selon Jean René Clergeau:
Faire une vis de chien à la main. Dsc01979
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
LEOMONT
Aspirant
Aspirant
LEOMONT

Nombre de messages : 421
Localisation : vitrimont
Thème de collection : CAVALERIE et MARINE
Date d'inscription : 28/08/2012

Faire une vis de chien à la main. Empty
MessageSujet: Re: Faire une vis de chien à la main.   Faire une vis de chien à la main. EmptyVen 31 Mar 2017 - 15:50

Merci, c 'est instructif,je vais en parler, à une de mes connaissances ,collectionneur d 'outils anciens.
Revenir en haut Aller en bas
Crevette
Administrateur
Administrateur
Crevette

Nombre de messages : 32488
Age : 63
Localisation : Haut Doubs
Thème de collection : reconstitution XVII° et XVIII°.
Date d'inscription : 02/03/2009

Faire une vis de chien à la main. Empty
MessageSujet: Re: Faire une vis de chien à la main.   Faire une vis de chien à la main. EmptyVen 31 Mar 2017 - 16:02

Sinon entre les deux époques, il y a aussi eu des filières règlables à main, en général d'armurier, pour faire de petites vis précises.
Revenir en haut Aller en bas
http://guerrede30ans.unblog.fr/
marlain4648
Général de Brigade
Général de Brigade
marlain4648

Nombre de messages : 924
Age : 73
Localisation : Savoie
Thème de collection : collection reglos et Savoie Sarde
Date d'inscription : 06/02/2013

Faire une vis de chien à la main. Empty
MessageSujet: Re: Faire une vis de chien à la main.   Faire une vis de chien à la main. EmptySam 1 Avr 2017 - 20:56

bonsoir
cet outil est toujours d'actualité, c'est pour réparerb filetages et taraudages abimés
Revenir en haut Aller en bas
Djodje
Colonel
Colonel
Djodje

Nombre de messages : 814
Age : 65
Localisation : Entre Menton et Beaulieu
Thème de collection : atypique, tout ce qui me plait,
Date d'inscription : 22/06/2016

Faire une vis de chien à la main. Empty
MessageSujet: Re: Faire une vis de chien à la main.   Faire une vis de chien à la main. EmptyDim 2 Avr 2017 - 11:59

Bonjour
Merci du partage
Revenir en haut Aller en bas
